ガラスの穴あけ加工時の制限について
ガラスに穴あけ加工を行う際は、安全性や強度を保つために、穴の大きさや位置に一定の制限があります。
とくに、フロートガラスや強化ガラスなどへの穴あけ加工をご検討の場合は、下記の制限に適しているかどうかをご確認ください。
※制限を満たさない場合でも、加工が可能な別のガラスをご案内できることがあります。ご不明な点があれば、お気軽にご相談ください。
フロートガラスの場合
ガラスの厚み
| 必要なガラスの厚み | 3~10ミリ |
|---|

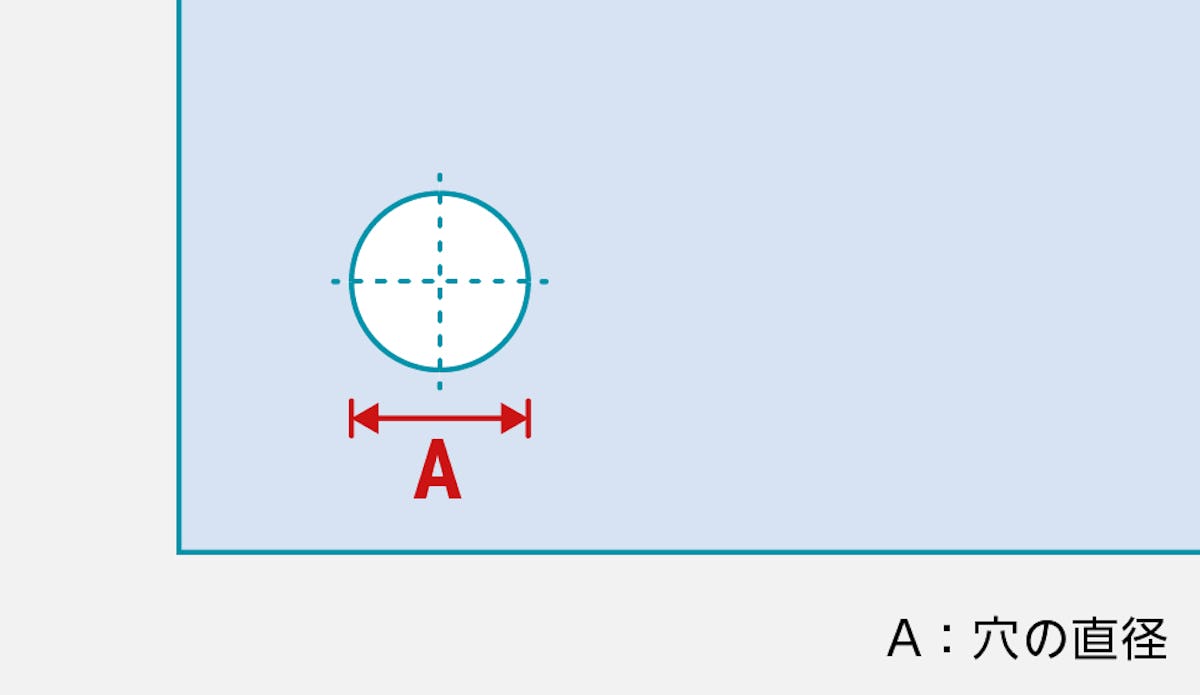

穴の大きさ
| ガラスの厚み | A |
|---|---|
| 3~10ミリ | 4ミリ以上 |

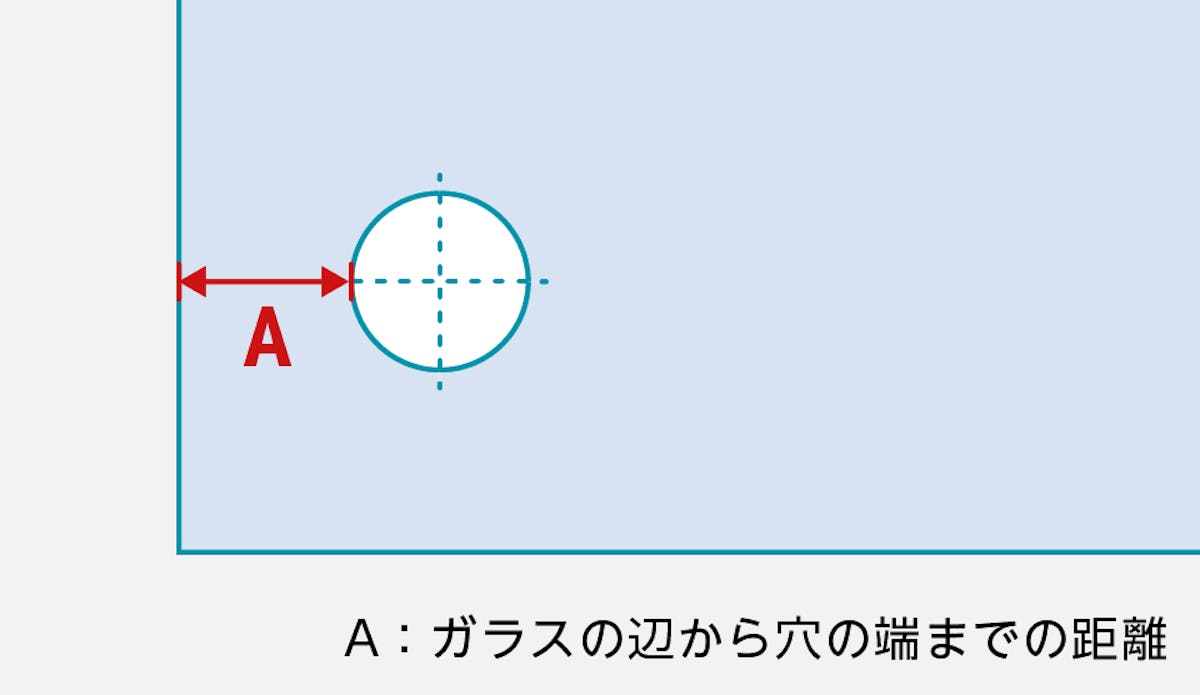

ガラスの辺から穴の端までの距離
穴の直径が4ミリ～11ミリの場合
穴の直径が12ミリ～49ミリの場合
※穴の直径が50ミリ以上の場合は、一度お問い合わせください。
| ガラスの厚み | A |
|---|---|
| 3ミリ | 7.5ミリ以上 |
| 4ミリ | 5.5ミリ以上 |
| 5ミリ | 3.5ミリ以上 |
| 6~10ミリ | 3ミリ以上 |
| ガラスの厚み | A |
|---|---|
| 3ミリ | 15ミリ以上 |
| 4~10ミリ | 10ミリ以上 |

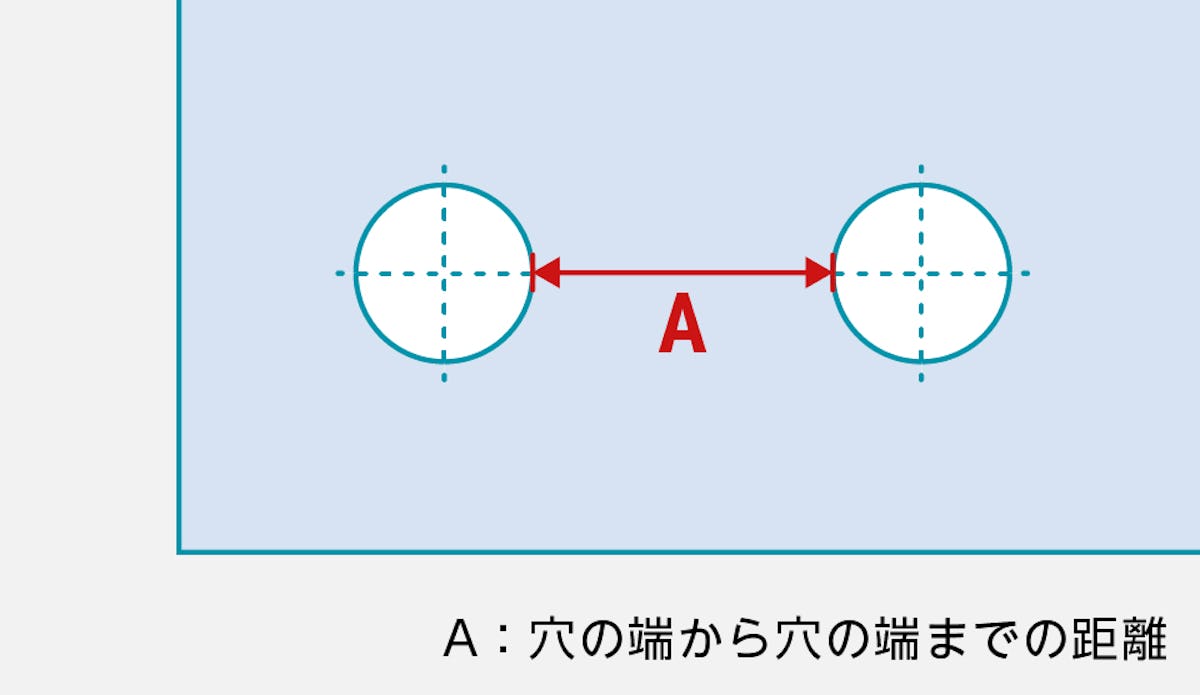

穴の間隔
穴の直径が4ミリ～11ミリの場合
穴の直径が12ミリ～49ミリの場合
※穴の直径が50ミリ以上の場合は、一度お問い合わせください。
| ガラスの厚み | A |
|---|---|
| 3ミリ | 7.5ミリ以上 |
| 4ミリ | 5.5ミリ以上 |
| 5ミリ | 3.5ミリ以上 |
| 6~10ミリ | 3ミリ以上 |
| ガラスの厚み | A |
|---|---|
| 3ミリ | 15ミリ以上 |
| 4~10ミリ | 10ミリ以上 |

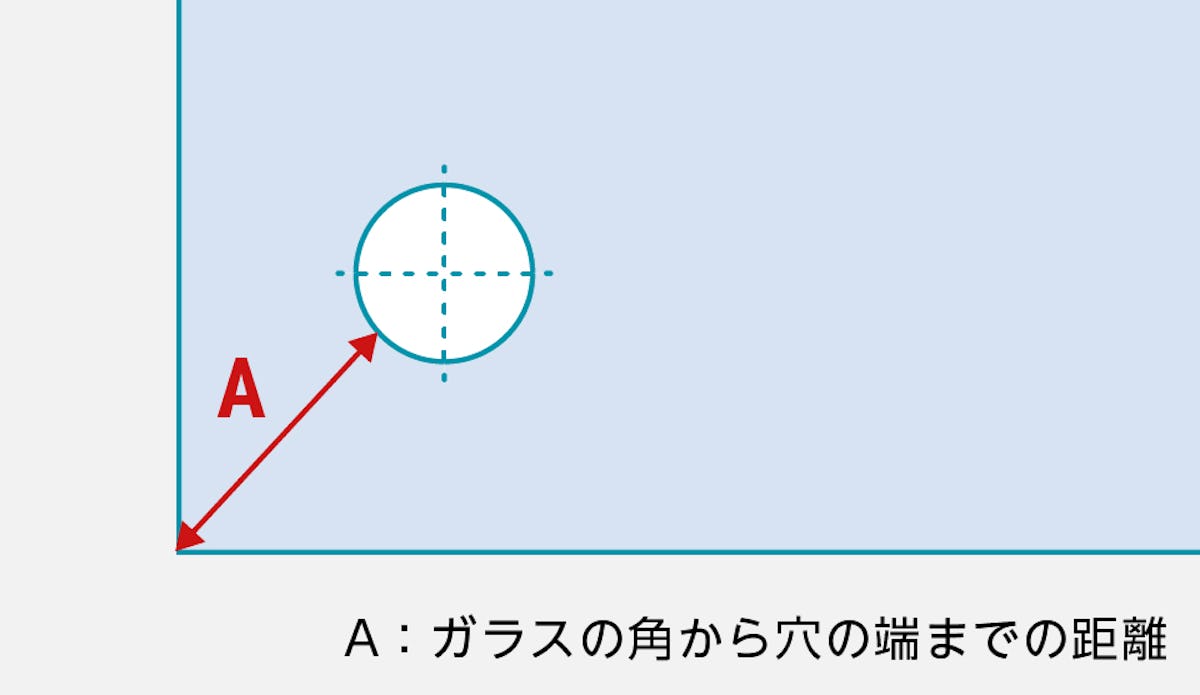

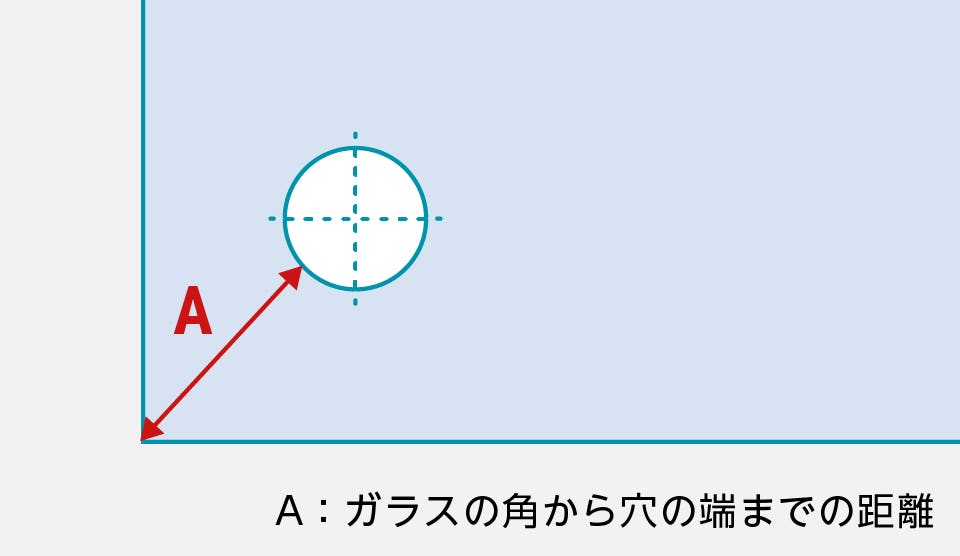

ガラスの角から穴の端までの距離
穴の直径が4ミリ～11ミリの場合
穴の直径が12ミリ～49ミリの場合
※穴の直径が50ミリ以上の場合は、一度お問い合わせください。
| ガラスの厚み | A |
|---|---|
| 3ミリ | 10.6ミリ以上 |
| 4ミリ | 7.8ミリ以上 |
| 5ミリ | 4.9ミリ以上 |
| 6~10ミリ | 4.2ミリ以上 |
| ガラスの厚み | A |
|---|---|
| 3ミリ | 21.2ミリ以上 |
| 4~10ミリ | 14.1ミリ以上 |

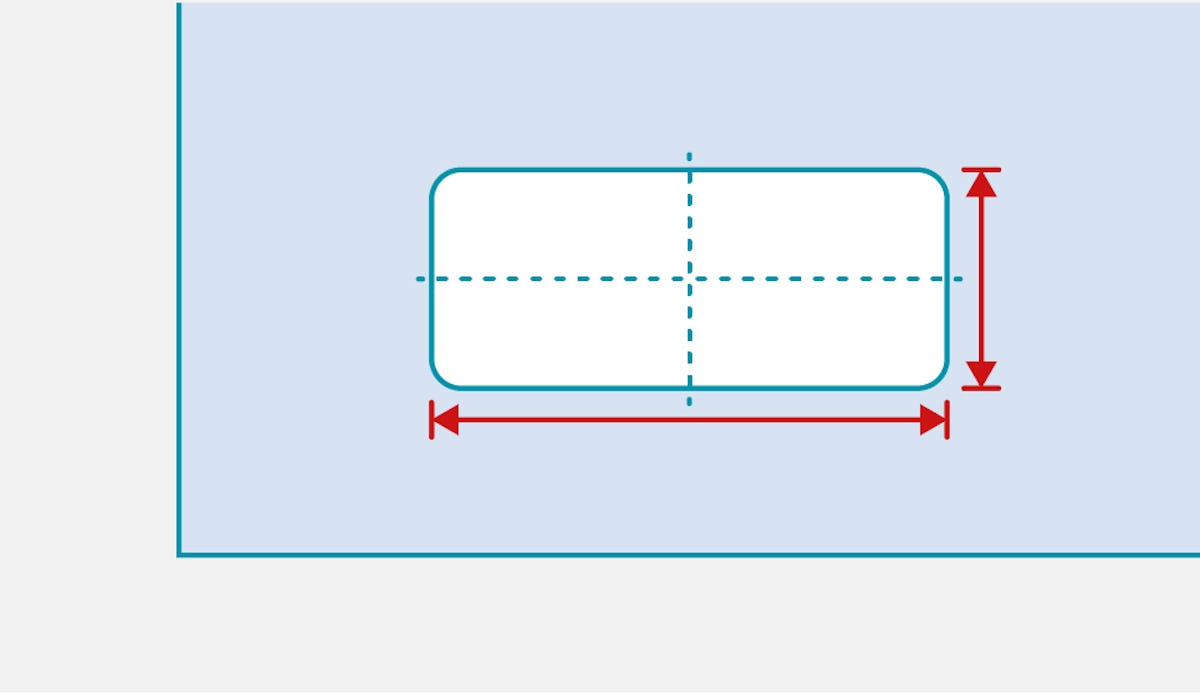

角穴の最小サイズ
| ガラスの厚み | 角穴の最小サイズ |
|---|---|
| 3ミリ～10ミリ | 15ミリ×24ミリ |
※角穴の場合、「穴の間隔」や「ガラスの辺・ガラスの角から穴の端までの距離」などの条件は変わりますので、一度お問い合わせください。

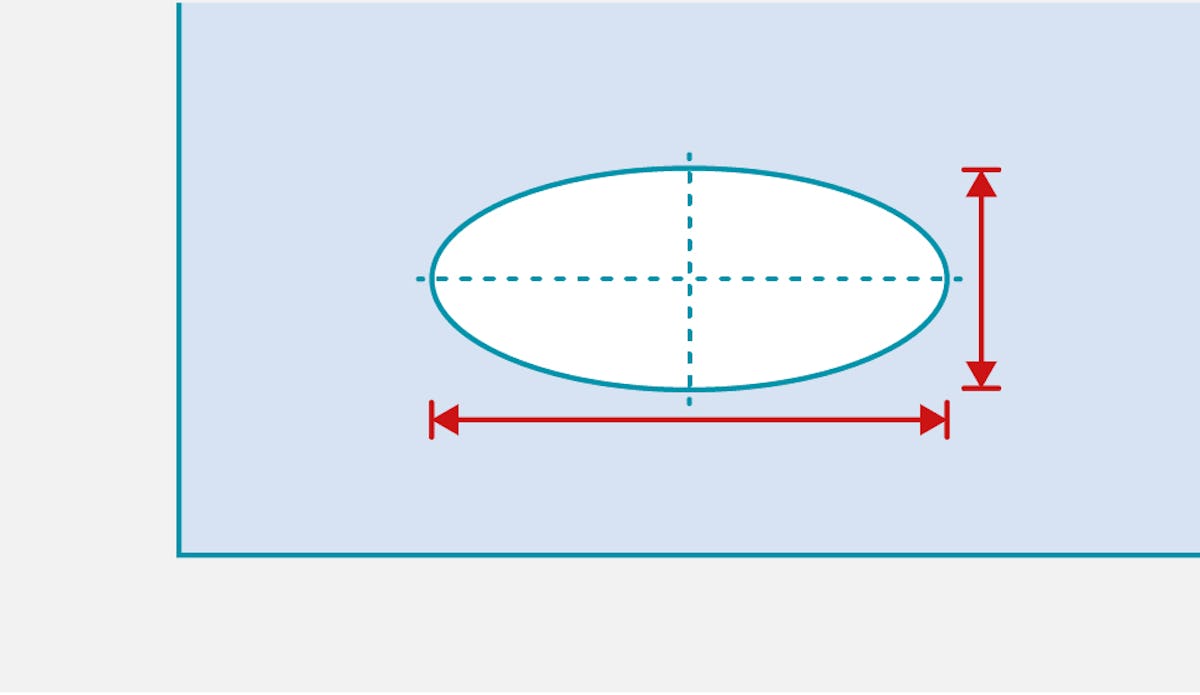

楕円形の穴の最小サイズ
| ガラスの厚み | 楕円形の最小サイズ |
|---|---|
| 3ミリ～10ミリ | 16ミリ×27ミリ |
※楕円形の穴の場合、「穴の間隔」や「ガラスの辺・ガラスの角から穴の端までの距離」などの条件は変わりますので、一度お問い合わせください。
強化ガラスの場合

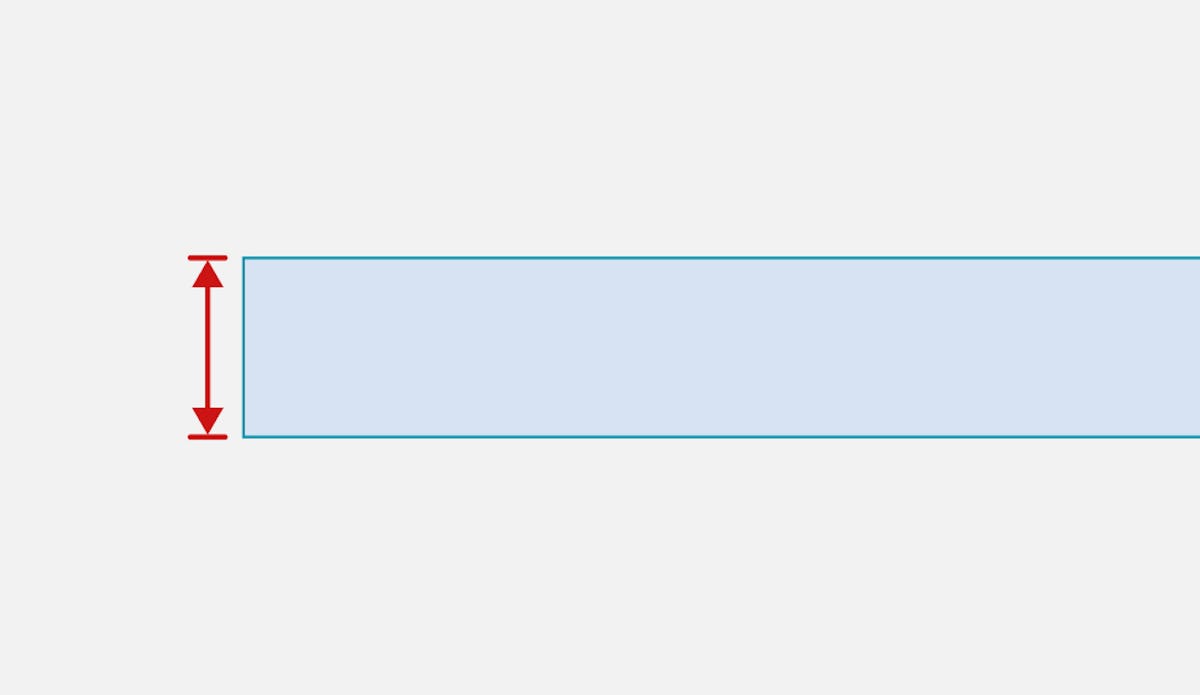

ガラスの厚み
| 必要なガラスの厚み | 4~19ミリ |
|---|

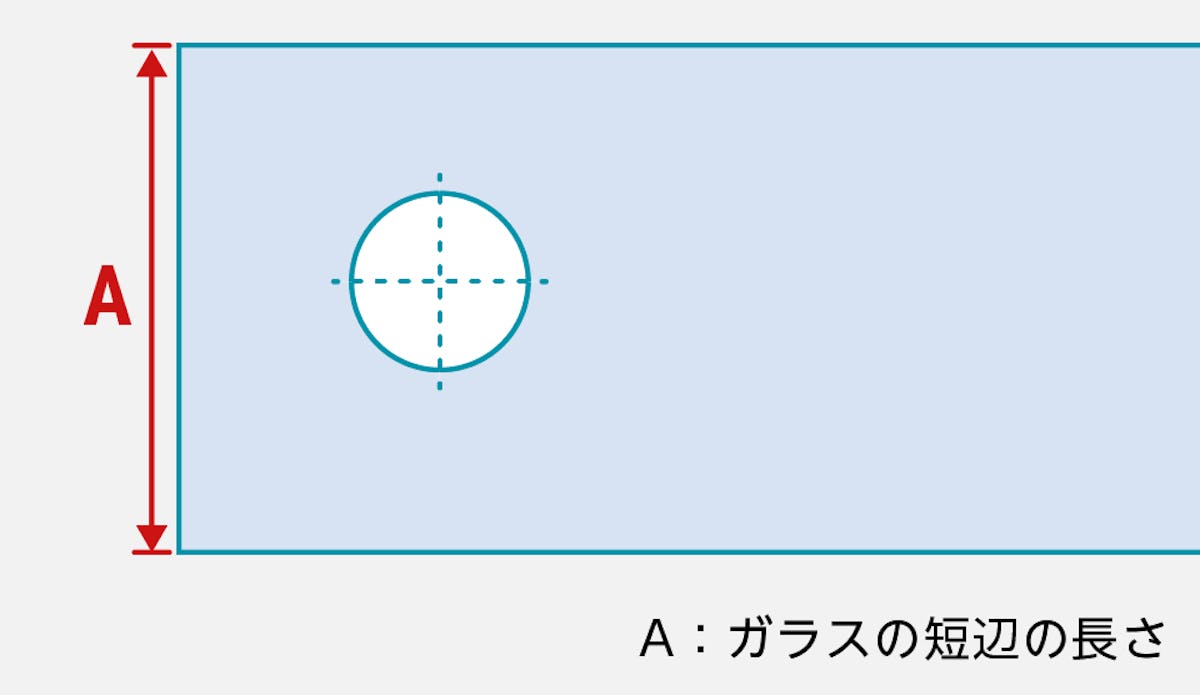

ガラスの短辺の長さ
| ガラスの厚み | A |
|---|---|
| 4ミリ～19ミリ | ガラスの厚みの 8倍以上 |

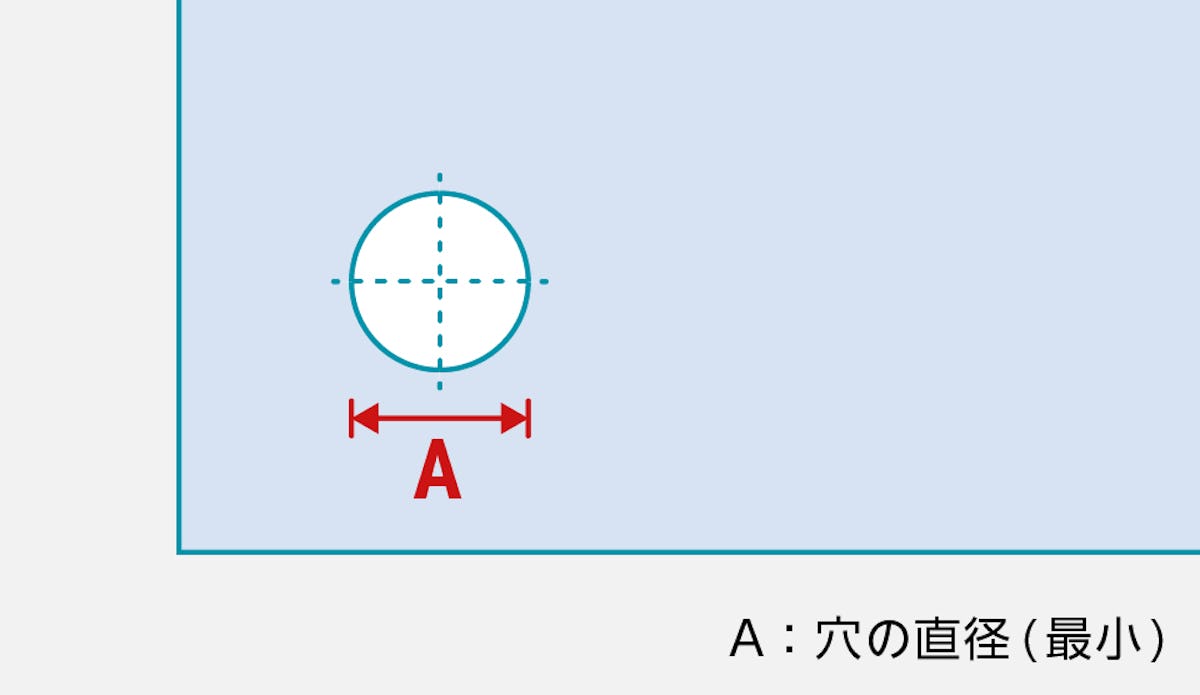

穴の大きさ(最小)
| ガラスの厚み | A |
|---|---|
| 4ミリ、5ミリ | 5ミリ以上 |
| 6ミリ～19ミリ | ガラスの厚み以上の 直径が必要 |

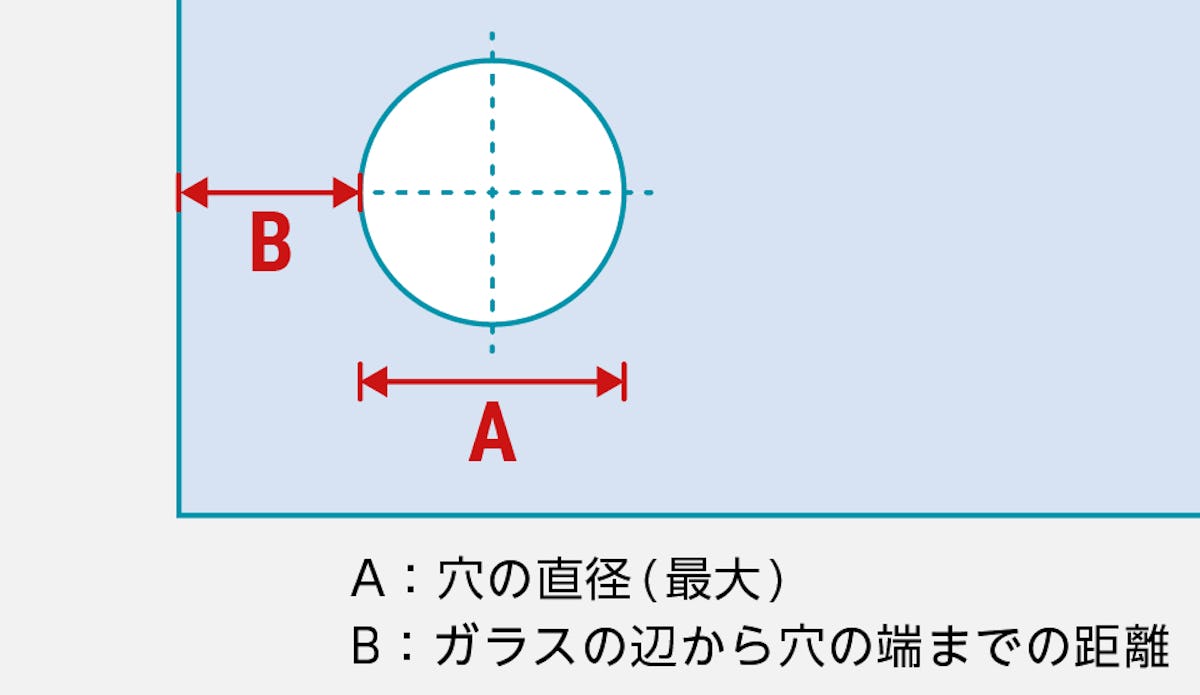

穴の大きさ(最大)
| ガラスの厚み | A |
|---|---|
| 4ミリ～19ミリ | ガラスの短辺の 3分の1以下 |
※ガラスの辺から穴の端までの距離(B)の3倍以下の直径であること
ガラスの辺から穴の端までの距離
| ガラスの厚み | A |
|---|---|
| 4ミリ～6ミリ | ガラスの厚みの 1.5倍以上 |
| 7ミリ～19ミリ | ガラスの厚みの 2倍以上 |
穴の間隔
穴の直径が100ミリより小さい場合
穴の直径が100ミリ以上の場合
| ガラスの厚み | A |
|---|---|
| 4～6ミリ | ガラスの厚みの 1.5倍以上 かつ 穴の直径の2分の1以上 |
| 7～19ミリ | ガラスの厚みの 2倍以上 かつ 穴の直径の2分の1以上 |
| ガラスの厚み | A |
|---|---|
| 4～6ミリ | ガラスの厚みの 1.5倍以上 かつ 穴の直径の3分の1以上 |
| 7～19ミリ | ガラスの厚みの 2倍以上 かつ 穴の直径の3分の1以上 |
ガラスの角から穴の端までの距離
| ガラスの厚み | A |
|---|---|
| 4ミリ～19ミリ | ガラスの厚みの 4倍以上 |

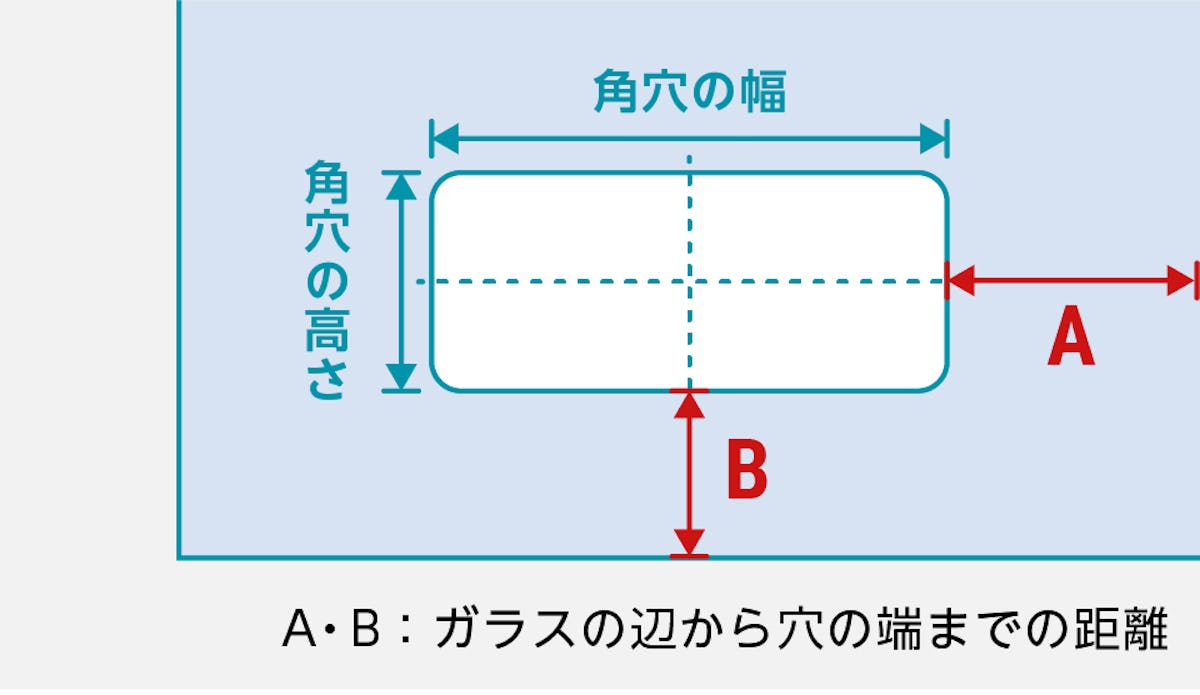

角穴の最小サイズ
| 角穴の幅 | ガラスの幅の 1/3以下 かつ ガラスの辺から穴の端までの距離(A)の2倍以下 |
|---|---|
| 角穴の高さ | ガラスの幅の 1/3以下 かつ ガラスの辺から穴の端までの距離(B)の2倍以下 |

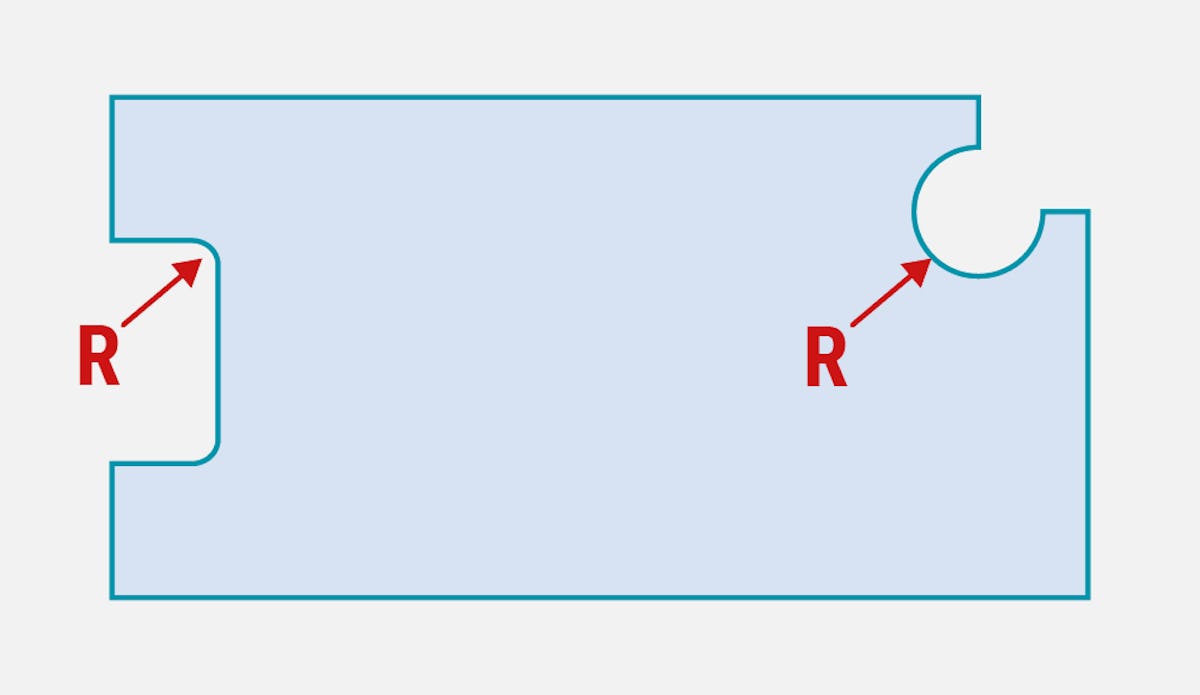

切り欠き加工のR
| ガラスの厚み | R |
|---|---|
| 4ミリ～19ミリ | ガラスの厚み以上 |
その他のガラスの穴あけ
フロートガラス(透明ガラス)、強化ガラス以外の穴あけ加工も可能な場合がございます。
無料お見積りフォームから、ご希望のサイズ・加工などを記載してお送りいただくか、図面などの画像をお送りください。製作可否を確認し、お見積りをご返信いたします。
お電話でもお問い合わせを受け付けています。お気軽にご相談ください。
