鉛ガラス(放射線遮蔽ガラス)

鉛ガラス(放射線遮蔽ガラス) : 使用事例

鉛ガラスは放射線遮蔽用ガラスというX線、α線、β線を防げる鉛を含んだガラスで、放射線診断施設等で医療従事者の放射線被爆を軽減するためのガラスです。

2 枚のカバーガラスで鉛ガラスを挟み込んだ「強度・汚れ・傷に優れた合せタイプ」もご用意しております。

施工事例

mainvisual_10

mainvisual_11

mainvisual_12

鉛ガラス(放射線遮蔽ガラス) の特徴

X 線撮影室や血管撮影室の窓に使用されるガラス

mainvisual_02

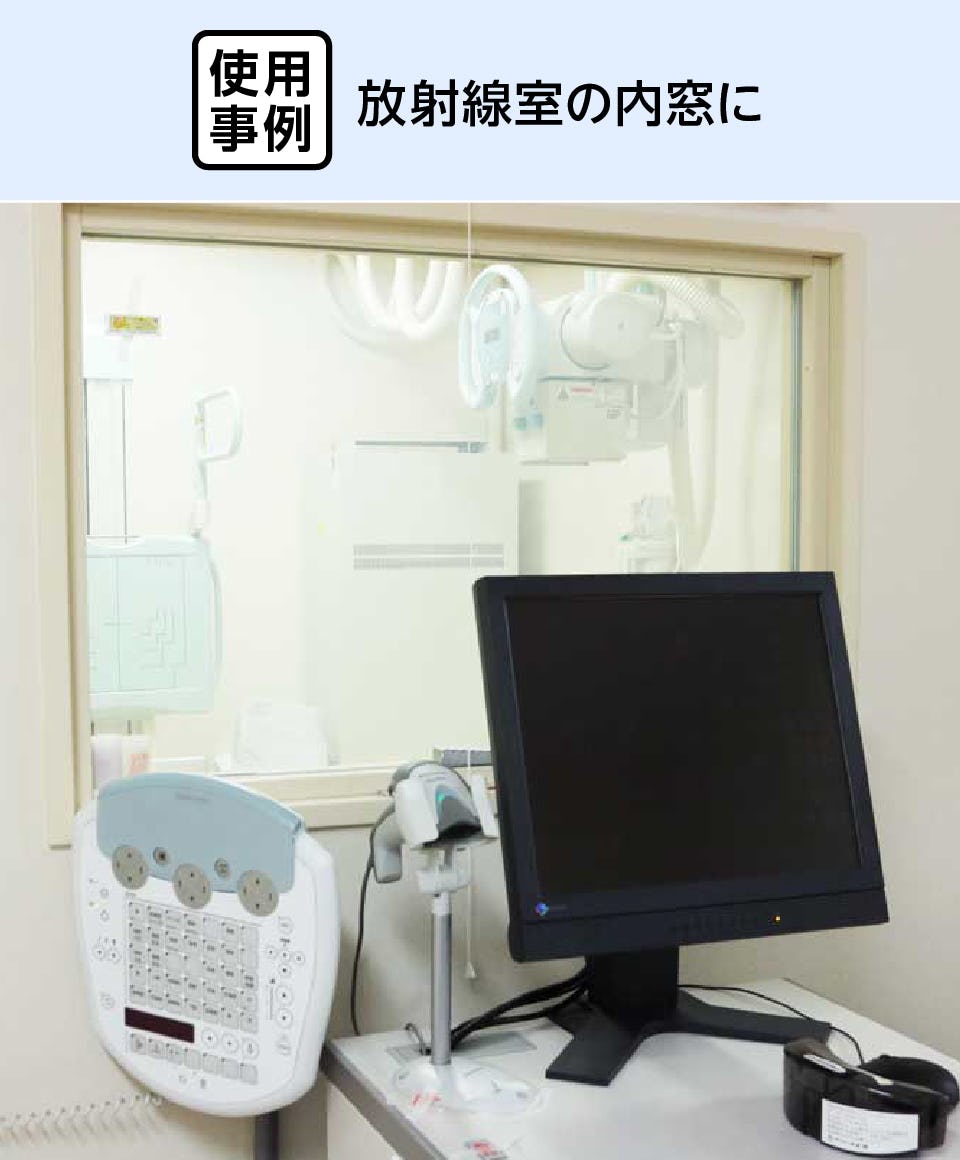

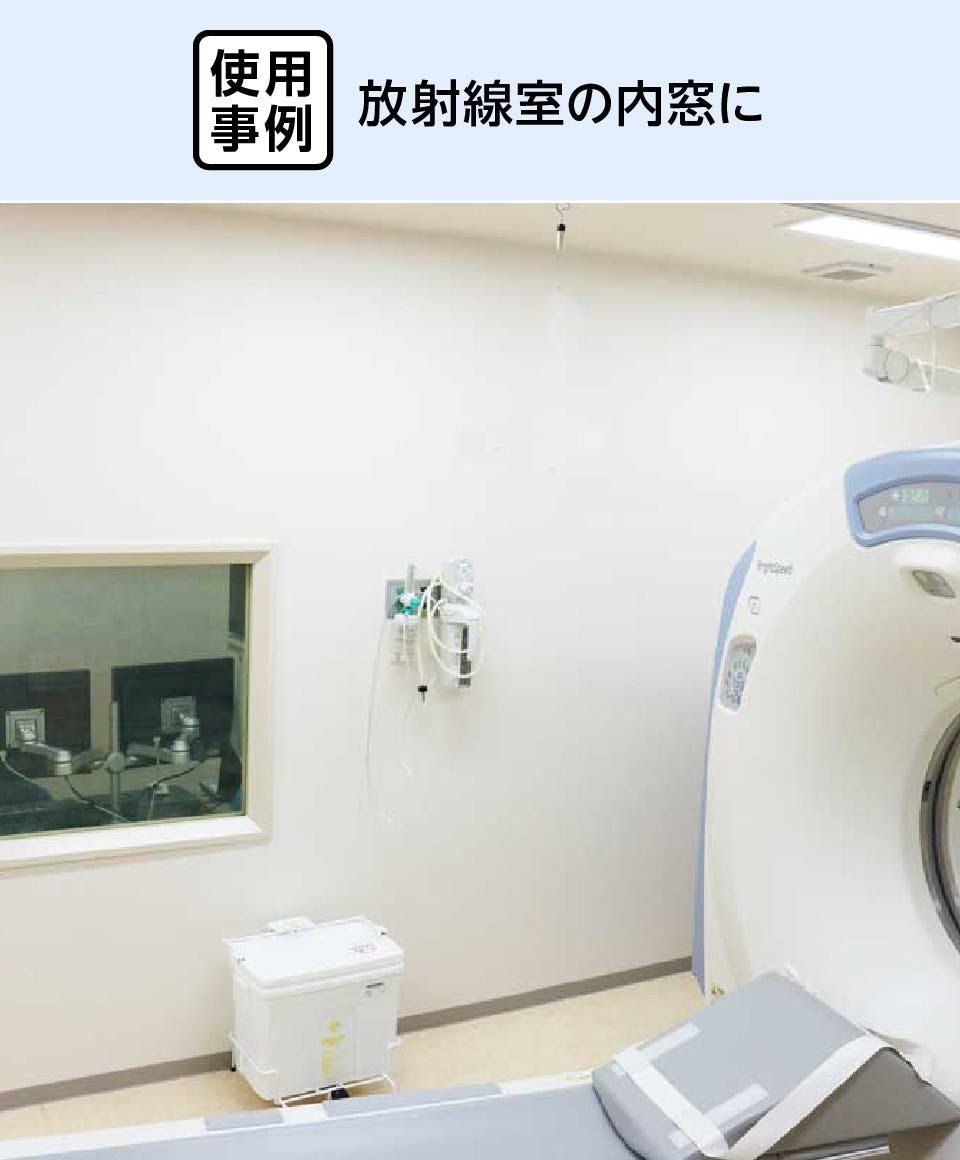

放射線遮蔽用 鉛ガラスは、滅菌消毒が必要なX線撮影室の操作室の窓、血管撮影室等の薬品が飛び散りやすい撮影室の窓などに使われています。

X 線 ,α線 ,β線を防ぐ鉛を含んだ薄黄色のガラスで、医療従事者の放射線被爆を防ぎます

2 タイプからお選びください

mainvisual_03

通常の鉛ガラス ( 1枚板タイプ )合わせガラスの2タイプからお選びいただけます。

通常の鉛ガラスの場合、合わせタイプと比較すると安価ですが、水拭きやクリーナーなどでの掃除でガラスが曇ってしまいます。

合わせタイプの場合、鉛ガラスの外側に特殊カバーガラスを貼り合わせているため、ガラスが曇ることがなく強度も高くなります。また、合わせガラスのため万が一割れても破片が飛び散ることがなく安全です。

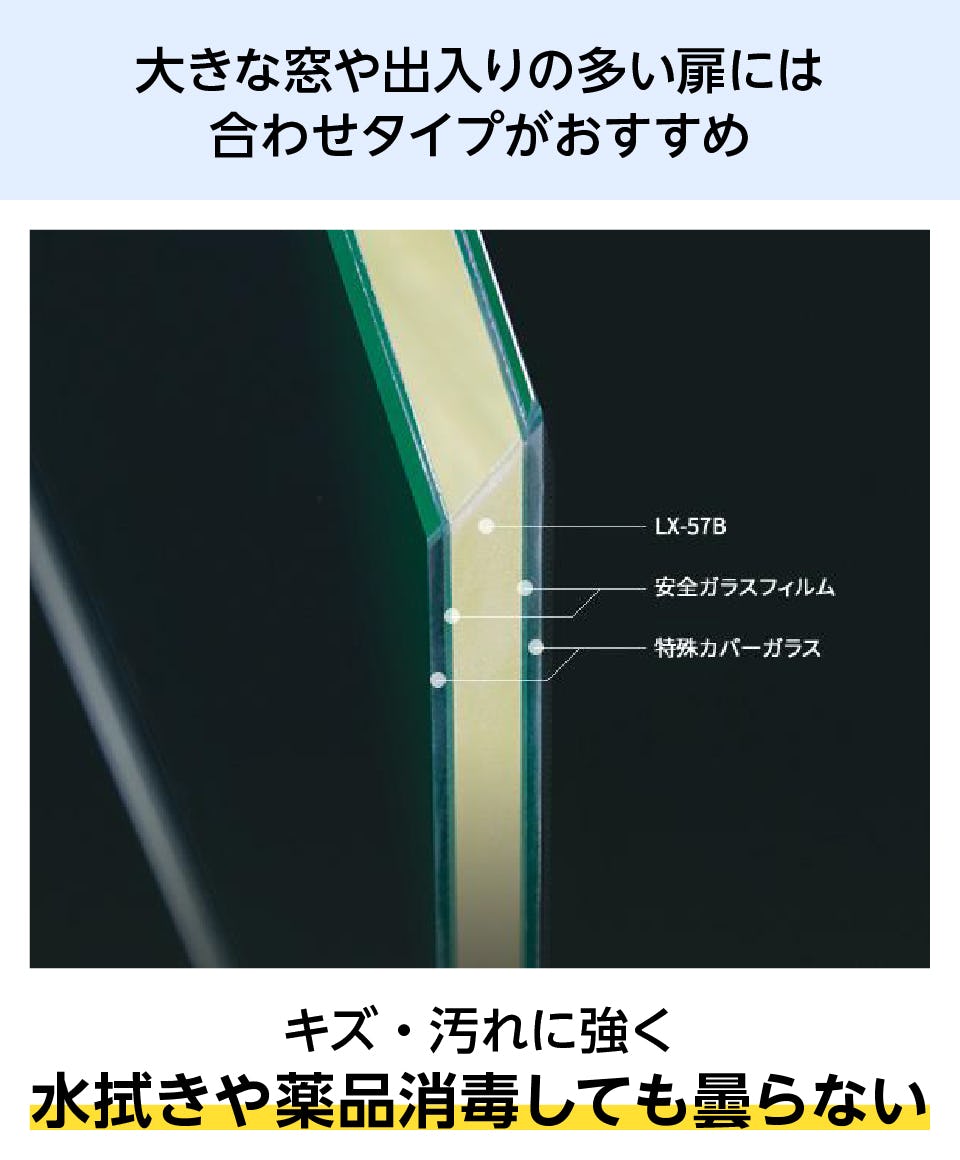

頻繁に出入りがある扉などには合わせタイプを

mainvisual_04

合わせタイプは、従来鉛ガラスの問題とされていた、素手で触ったときの手の汗や脂、水拭きしたときの水分が原因で曇るといった問題も防げるようになりました。

そのため、水拭き・ガラスクリーナーでのクリーニングが可能です。頻繁に人の出入りがある扉の窓や、定期的なお掃除が必要な大きな窓には合わせタイプをおすすめします。スが曇ることがなく強度も高くなります。

1ミリ単位のサイズオーダーで製作

mainvisual_09

ご希望のサイズに 1ミリ単位で製作いたします。

厚みは 11ミリ、12ミリ、14ミリ、16ミリ、19ミリの 4 種類からお選びいただけます。

特徴 X線 α線 β線を防げるガラス
キズや汚れ 強度に優れた合せタイプ有り
ご利用シーン X線撮影室の操作室の窓 等
制作可能な厚み 6ミリ 7ミリ 9ミリ 11ミリ 14ミリ
合わせタイプの厚みは: 11ミリ 12ミリ 14ミリ 16ミリ 19ミリ
最小サイズ 15センチ × 20センチ
※合わせタイプの最小サイズは: 15センチ × 25センチ になります
最大サイズ 最大サイズの一覧表を表示

オーダーサイズ価格表

鉛ガラス(放射線遮蔽ガラス) 7ミリ 参考価格

サイズ 価格
15センチ × 20センチ 通常12,270円
9,200
9,200
20センチ × 30センチ 通常20,940円
15,700
15,700
40センチ × 50センチ 通常75,740円
56,800
56,800
60センチ × 90センチ 通常300,670円
225,500
225,500
サイズオーダー
15センチ × 25センチ

120センチ × 260センチ
お気軽にお見積りください
  • 34.5センチ × 40.2センチ等、1ミリ単位の細かいオーダーが可能です。
  • 60センチ × 90センチよりも大きなサイズの製作も可能です。最大サイズはこちら
  • 価格は1枚の場合の価格です。2枚以上の場合、更にお安くなります。お見積・ご相談下さい。

鉛ガラス 合わせタイプ (放射線遮蔽合わせガラス) 12ミリ 参考価格

サイズ 価格
15センチ × 20センチ (合わせお薦めキャンペーン:只今、特別価格に値下げ中!)
通常14,000円
10,500
10,500
20センチ × 30センチ (合わせお薦めキャンペーン:只今、特別価格に値下げ中!)
通常24,800円
18,600
18,600
40センチ × 50センチ (合わせお薦めキャンペーン:只今、特別価格に値下げ中!)
通常94,670円
71,000
71,000
60センチ × 90センチ (合わせお薦めキャンペーン:只今、特別価格に値下げ中!)
通常375,740円
281,800
281,800
サイズオーダー
15センチ × 25センチ

120センチ × 260センチ
お気軽にお見積りください
  • 34.5センチ × 40.2センチ等、1ミリ単位の細かいオーダーが可能です。
  • 60センチ × 90センチよりも大きなサイズの製作も可能です。最大サイズはこちら
  • 価格は1枚の場合の価格です。2枚以上の場合、更にお安くなります。お見積・ご相談下さい。

欲しいガラスが決まったら、次は「形状」を選びましょう。

電話でのお見積り・ご注文もお気軽にどうぞ!
電話受付時間 9:00~18:00 月~土曜日
最短1分でお見積り!
  • お見積もり無料
  • 専門スタッフが対応

鉛ガラスの製作例・使用例

H様 レントゲンバス内扉

H様 レントゲンバス内扉

鉛ガラス7ミリ(LX-57B)

鉛ガラス(放射線遮蔽ガラス)の使用例を募集しています

ご購入いただいた鉛ガラス(放射線遮蔽ガラス)の使用写真(施工写真)を頂けないでしょうか? ご協力いただける方は「ガラスの使用写真(施工写真)投稿フォーム」より写真をお送りください。 ご協力よろしくお願いいたします!

鉛ガラス(放射線遮蔽ガラス)に関連するガラス

テンパックス

テンパックス

耐熱温度500℃タイプ
かるく火が当たる場所や照明に

合わせガラス

合わせガラス

高層建築や店舗の窓だけでなく、意匠性の高い内装としても人気

普通透明ガラス

フロートガラス (透明ガラス)

最もポピュラーなガラス。
価格が安く、切断・加工も簡単

どのガラスを選べば良いか迷ったら、まずはお問い合わせください!
電話受付時間 9:00~18:00 月~土曜日
最短1分でお見積り!
  • お見積もり無料
  • 専門スタッフが対応

送料・梱包費は「一番安く、安全な方法」でお届けします!

当店では、商品の種類やサイズやご注文いただいた枚数に合わせて、1番割れない方法で梱包しております。また、送料や梱包費が極端に高くならないように近いサイズのものをまとめて1梱包にするなど、お届けしたお客様のお気持ちを考えて、割れない安全な方法、かつ1番お安い方法で梱包してお届けしております。

当社「OOKABE GLASS」のガラス・鏡の梱包 (1)

商品を綺麗に拭いて梱包しています!

当社「OOKABE GLASS」のガラス・鏡の梱包 (2)

私達が梱包してお届けしています!

送料について

送料はお届けする地域・ガラスの種類・大きさにより重さが異なりますので、お見積りの時、または注文時に正確な金額をお伝えいたします。お気軽にお問い合わせください。

送料・梱包費を含め全額を直ぐにお見積りします!
電話受付時間 9:00~18:00 月~土曜日
最短1分でお見積り!
  • お見積もり無料
  • 専門スタッフが対応

ガラスの「納期」について

1日でも早くお届け出来るよう「納期短縮」に全力で対応します!

ガラスの納期は、ガラスの種類及びサイズ(厚み・面積)によって、即日に出荷出来る場合もあれば、約10日前後必要な場合もございます。納期短縮につきましては1日でも早くお届けできるように、全力で対応させていただきます。是非、ご希望の納期をお気軽にご相談ください!

お急ぎの場合は「納期短縮」を是非ご相談ください!
電話受付時間 9:00~18:00 月~土曜日
最短1分でお見積り!
  • お見積もり無料
  • 専門スタッフが対応

安心してガラスを購入できる「3つの保証」について

当社では「3つの保証」でお客様に安心してガラスをご購入いただいています。
保証期間を最大90日に延長中!

※ ご注文と同時に登録の手間なく会員になれます。
※ すべてのお客様にサービス料として100円をいただいております。

全てのガラスに3つの保証が付いてます!

ガラスの処分もできます!

当店でガラスを購入いただき、交換・割れ替えを行う場合

無料!ガラス処分サービス

ガラス回収のみもOK!他社で購入したガラスも引き取ります

他社様割れたガラス使わなくなった使用済みガラスも、大きいサイズから小さいサイズまで回収を行っています。
個人様・法人様を問わず全国どこでも対応中です!

鉛ガラス(放射線遮蔽ガラス)Q&A

Qガラス用の「工具」は販売していますか?

A 取り扱っています。ガラスと一緒にご注文が可能ですので、お気軽にお問い合わせください。

防水(防カビ)シリコン

防水(防カビ)シリコン

800
800

ガラスの周りをコーキング(シーリング)する為のシリコンです。水分の侵食を防ぐ為に必要になります。

酢酸系シリコン

酢酸系シリコン

1,980
1,980

水槽のガラス接着等、水周りでのガラス接着に使うための専用シリコンです。

コーキングガン

コーキングガン

580
580

シリコンを打つために必要なガンです。これがないとシリコンを使うことが出来ません。

セッティングブロック

セッティングブロック

1個 100
100

ガラスと建具や金具が直接触れないようにするための緩衝材です。シリコンでのガラス設置の場合に使用します。

バックアップ材 10m

バックアップ材 10m

220
220

ガラスを設置した際にガラスがガタつかないようにする為に使います。

マスキングテープ

マスキングテープ

1本 198
198

コーキング時にマスキングする為のテープです。ガラスをマスキングする際にちょうどいい粘着性のマスキングテープです。

ガラス窓ゴムパッキン 10m

ガラス窓ゴムパッキン 10m

1,050
1,050

ガラス窓のサッシとガラスの間に入れるゴムパッキンです。サッシの溝のサイズとガラスの厚みによって、種類と価格が異なります。


QL字アングルやコの字チャンネルは販売していますか?

A

取り扱っております。破損どめやレール、ガラス間仕切りの固定によく使用されています。
コの字チャンネル・L字アングル金物コーナーで紹介していますのでそちらをご覧ください。
ガラスと一緒にご注文が可能ですので、お気軽にお問い合わせください。


Qガラスの施工や交換・採寸に出張で来てもらうことは出来ますか?

A

可能です。ガラスの施工や交換・採寸に出張で行くことが可能です。 お電話いただければお見積もりや出張可能な地域かお伝えできますので、0120-12-4466まで、お気軽にお問い合わせください。※一部、出張できない地域もございます。


Q見積りをしてほしいのですがどうすればいいですか?

A

見積りフォームからお見積りのご依頼を頂くか、 0120-12-4466までお電話いただければ、すぐにお見積りをお出しできます。お気軽にご依頼ください。


Q注文したいのですがどうすればいいですか?

A

お電話での注文がオススメです。その他注文方法は、注文についてをご覧ください。
電話での注文やお見積もり・ご相談は0120-12-4466までお気軽にお電話ください。


Q「ガラスの厚み」をどう決めればいいのかわかりません

A

ご使用の状況に合わせて、最適なガラスの厚みをご提案させていただきます。
0120-12-4466まで、お気軽にお問い合わせください。


Q鉛ガラスの色が「黄色」に見えますが透明ではないのですか?

A

鉛ガラスは一般的なガラスの色と違って、鉛成分が入っている為「やや黄色の透明」の色になります。


Q鉛ガラス(放射線遮蔽ガラス)は、自分で切ることができますか?

A

カットは出来ますが、高価なガラスの為、自分でカットすることはお薦めしません。
オーダーサイズでの製作をお勧め致します。ご希望の場合は0120-12-4466までお気軽にお問合せ下さい。


Q鉛ガラス(放射線遮蔽ガラス)は穴を開ける事ができますか?

A

鉛ガラス、合わせ鉛ガラス、どちらも弊社で穴明け加工をする事は可能ですので、ご希望の場合は0120-12-4466までお気軽にお問合せ下さい。

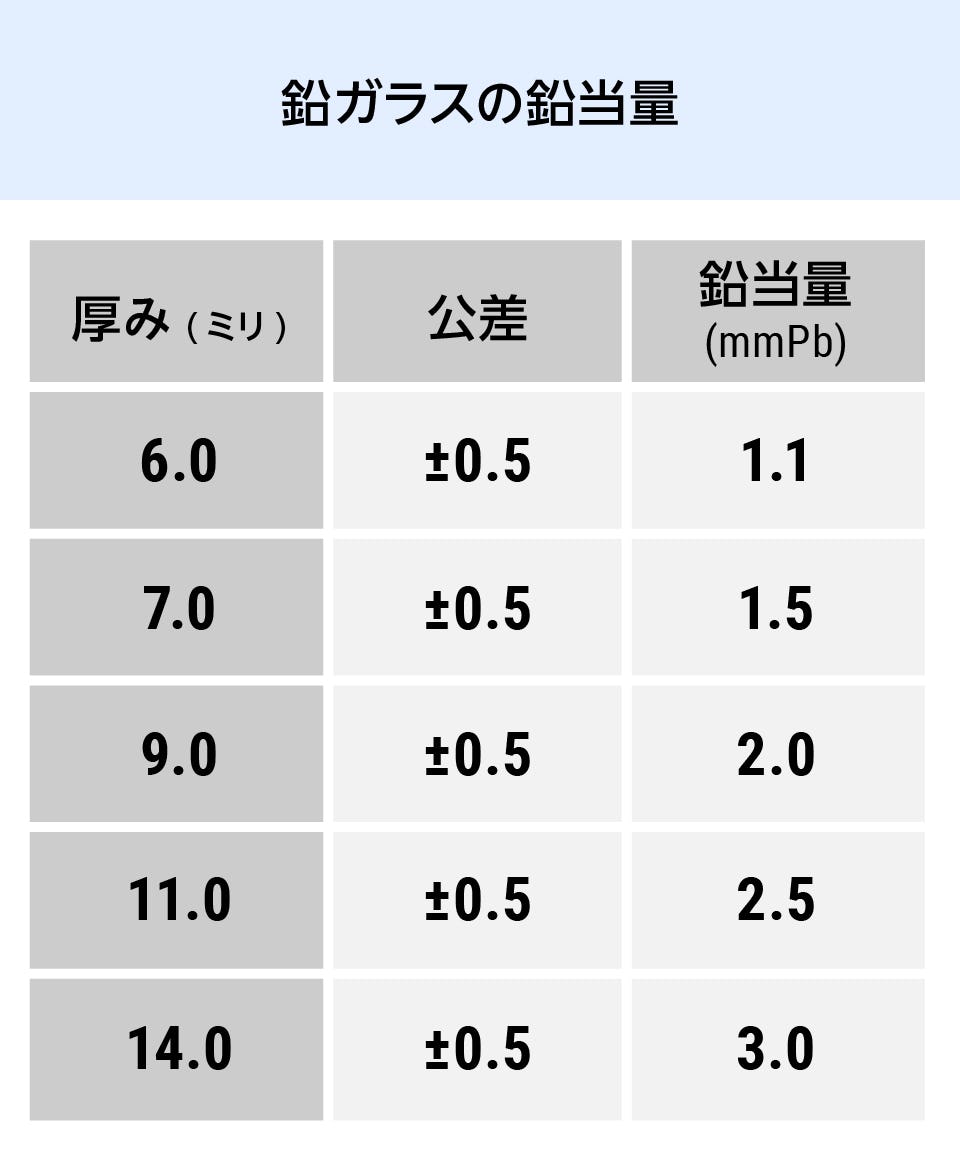

Q鉛ガラス(放射線遮蔽ガラス)の厚さと鉛当量を教えて下さい?

A

鉛ガラス(放射線遮蔽ガラス)の厚さと鉛当量は下記の表をご確認下さい。
製品の厚さは、X線では減衰能力が、γ線では実効線量透過率が等しい厚さ(鉛当量)を保証する厚さとなっています。

鉛ガラス(放射線遮蔽ガラス)

厚さ
(ミリ)
公差 鉛当量
(mmPb)
備考
6.0 ±0.5 1.1 鉛当量はX線管電圧60〜150kV、
γ線は0.511MeVにおいて保証
7.0 ±0.5 1.5
9.0 ±0.5 2.0
11.0 ±0.5 2.5
14.0 ±0.5 3.0 鉛当量はX線管電圧60〜200kV、
γ線は0.511MeVにおいて保証

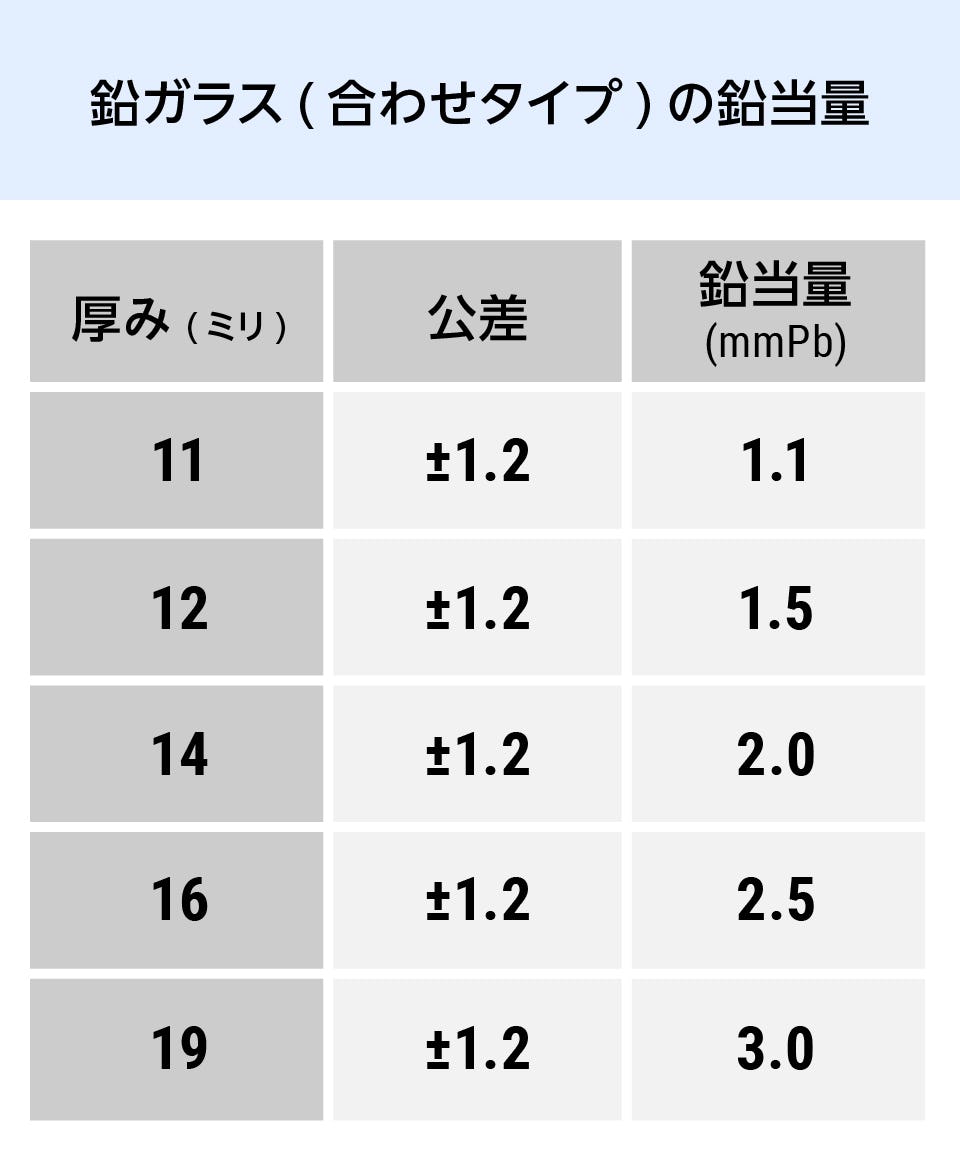

鉛ガラス 合わせタイプ(放射線遮蔽合わせガラス)

厚さ
(ミリ)
公差 鉛当量
(mmPb)
備考
11 ±1.2 1.1 鉛当量はX線管電圧60〜150kV、
γ線は0.511MeVにおいて保証
12 ±1.2 1.5
14 ±1.4 2.0
16 ±1.4 2.5
19 ±1.4 3.0 鉛当量はX線管電圧60〜200kV、
γ線は0.511MeVにおいて保証

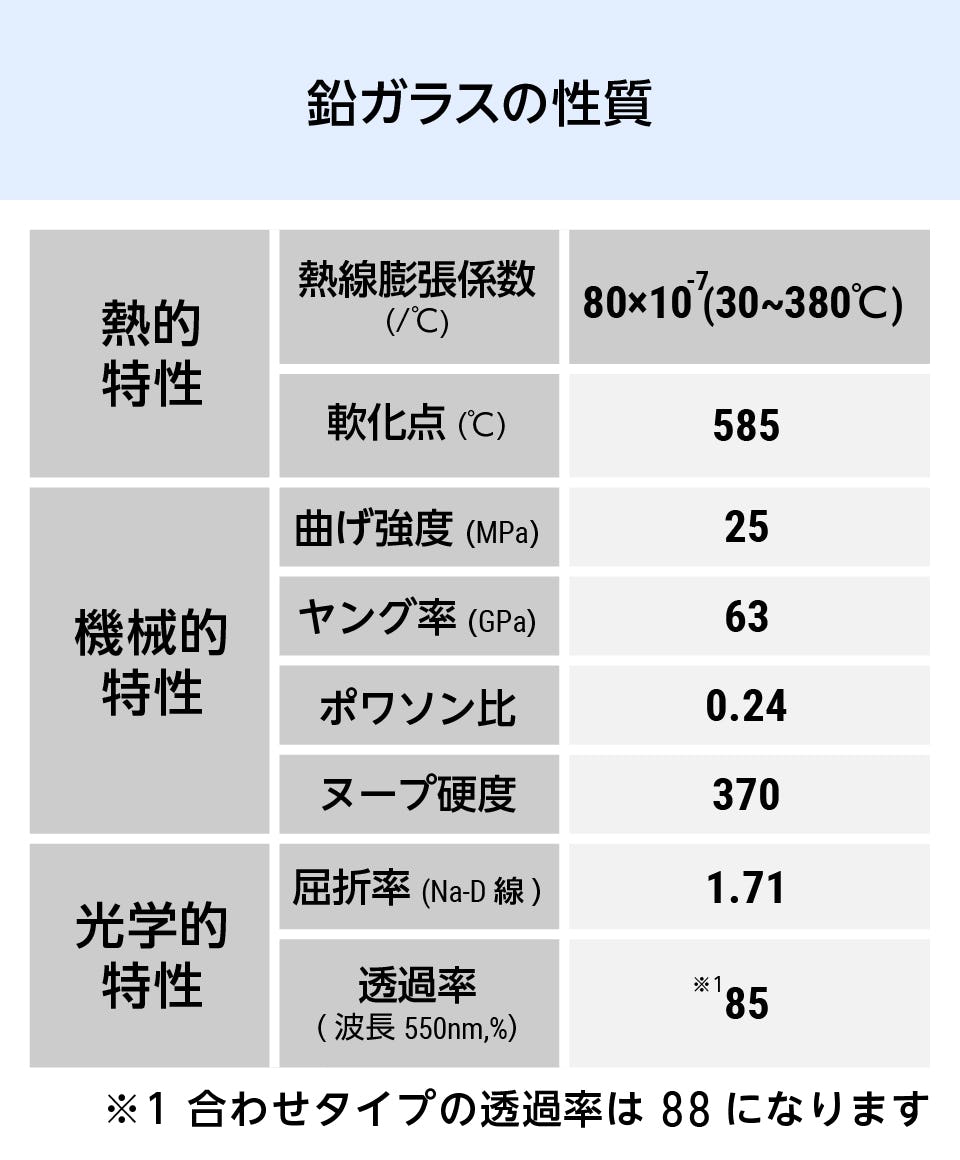

Q鉛ガラス(放射線遮蔽ガラス)の性質は?

A

鉛ガラス(放射線遮蔽ガラス)の性質は下記の表をご確認下さい。

熱的特性 熱線膨張係数(/℃) 80×10-7(30〜380℃)
軟化点(℃) 585
機械的特性 曲げ強度(MPa) 25
ヤング率(GPa) 63
ポワソン比 0.24
ヌープ硬度 370
光学的特性 屈折率(Na-D線) 1.71
透過率(波長550nm、%) ※185
  • ※1 合わせタイプの透過率は88になります

Q鉛ガラス(放射線遮蔽ガラス)の透過率は?

A 鉛ガラス透過率

透過率とは、光全体に対して、ガラスを透す(透過)光の率のことをいいます。
右図は、各、波長の光を当てた際に、通常の板ガラス(フロートガラス)と鉛ガラス(放射線遮蔽ガラス)がどれだけ光を透過したかを表した表です。クリックするとグラフが拡大されます。


Q鉛ガラスはどのように捨てればいいですか?

A

地方自治体の許可を得た産業廃棄物収集運搬業者および産業廃棄物処分業者に、鉛成分を含むガラスくずとして管理型処分場への処分を委託してください。
または弊社までお送り頂ければ、廃棄処分をさせていただきます。
※弊社までの送料はお客様にてご負担をお願いいたします。


Q「確認用の図面」を作ってもらえますか?

A

複雑な形状や、穴あけ、コーナー加工など、注文する前に出来るガラスを確認したいと思います。当社では、注文前の確認用の作図サービスも行っておりますので、安心してガラスをご注文いただけます。作図をご希望の方はお気軽にお問い合わせください。


Q「キリのよいサイズ」で注文したほうが価格は安くなりますか?

A

501ミリとかキリの悪いサイズで注文すると価格が極端に高くなるとご心配の方が多くいらっしゃいますが、当社は面積により価格を決定している為、500ミリが501ミリになったとしても極端に高くなることはありませんのでご安心ください。ご希望のサイズでご注文されることをお勧めいたします。


Qガラスの寸法公差(サイズの誤差)はどれくらいですか?

A

ご指定が無い場合、寸法公差(サイズの誤差)は+3ミリ~-2ミリとなります。※厚みやガラスの種類によって変わる場合がございます。
寸法についてのご希望は、お気軽にお問合せください。0120-12-4466


Qガラスを処分したいのですが引き取りに来てもらえますか?

A 処分できます。
※一部対応できない地域がございますのでお問合せください。0120-12-4466


お電話での「ご質問」や「ご相談」もお気軽にどうぞ!
電話受付時間 9:00~18:00 月~土曜日
最短1分でお見積り!
  • お見積もり無料
  • 専門スタッフが対応
トップページ > ガラスの種類 > 鉛ガラス(放射線遮蔽ガラス)戻る

ステンドグラス風ガラスの専門サイト「ステンドグラス窓.COM」に移動します

鏡(ミラー)の販売専門サイト「鏡の販売.COM」に移動します

鉛ガラス(放射線遮蔽ガラス)の最大サイズ

厚み 最大サイズ
6ミリ 400ミリ × 600ミリ (7kg)
7ミリ 1200ミリ × 2400ミリ (88kg)
9ミリ 1000ミリ × 2200ミリ (87kg)
11ミリ 1000ミリ × 2000ミリ (96kg)
14ミリ 800ミリ × 1800ミリ (88kg)
11ミリ 合わせタイプ 400ミリ × 600ミリ (10kg)
12ミリ 合わせタイプ 1000ミリ × 2000ミリ (86kg)
14ミリ 合わせタイプ 900ミリ × 1800ミリ (83kg)
16ミリ 合わせタイプ 800ミリ × 1800ミリ (87kg)
19ミリ 合わせタイプ 700ミリ × 1800ミリ (92kg)
