石英ガラスは、優れた耐熱性・透過性・耐薬品性を備える、純度の高いガラスです。半導体製造・機械装置部品・照明や覗き窓などに多く使用いただいています。
当社では、溶融石英ガラス・合成石英ガラスの 2 種類からお好きな石英ガラスをお選びいただけます。切削・研磨・穴あけなどの加工も対応していますので、お気軽にお問合せください。
10×10 ミリ
¥8,226 (税抜)
¥9,049 (税込)
半導体製造部品に

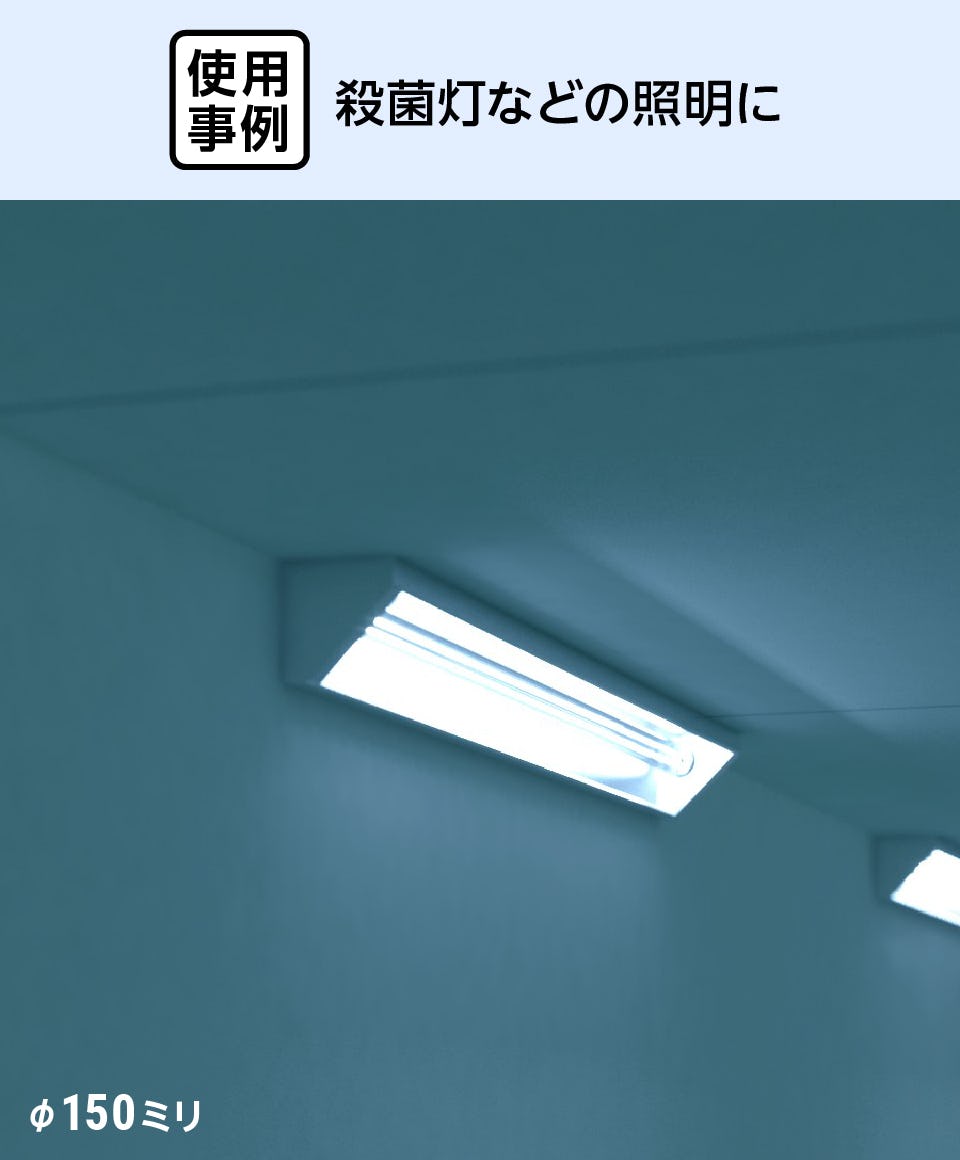

殺菌灯などの照明に

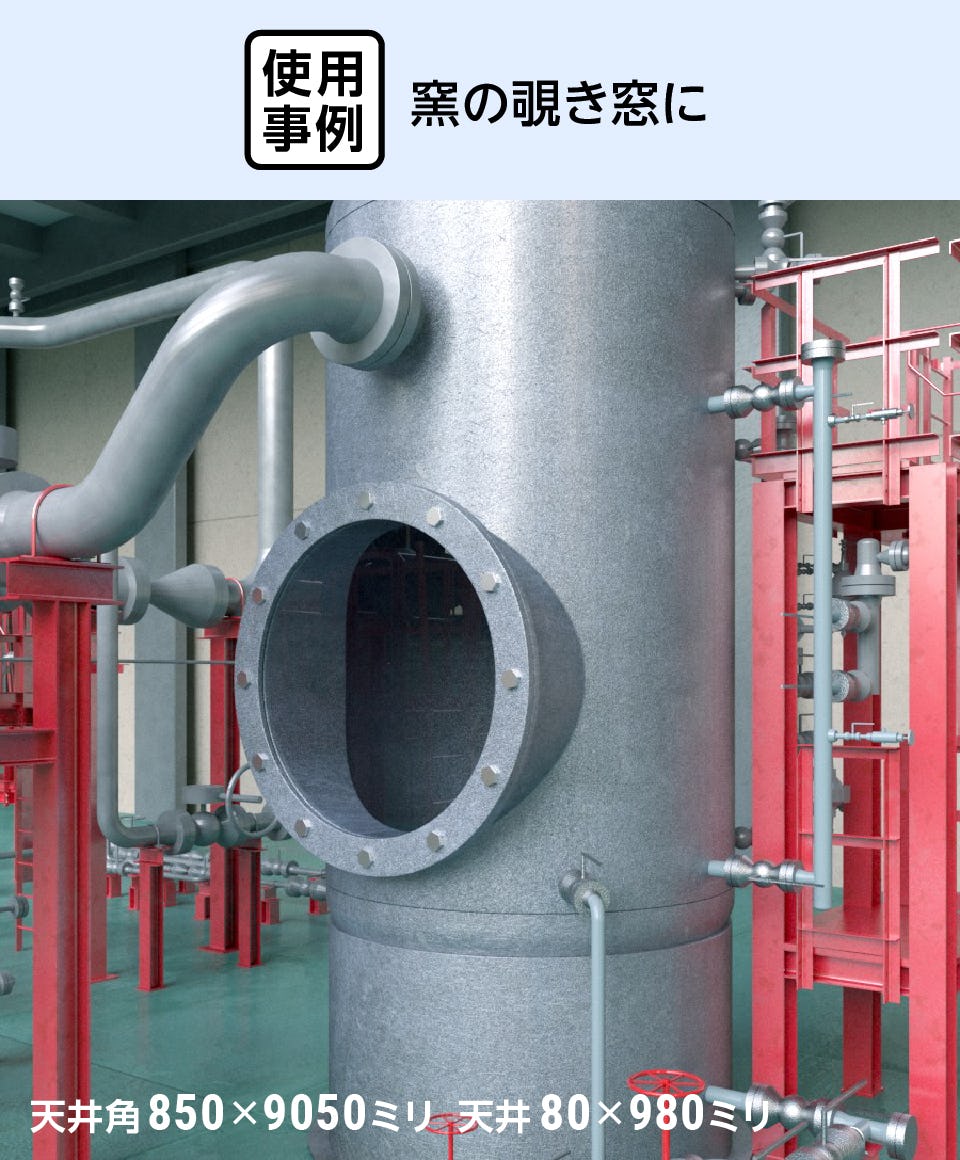

窯の覗き穴に
機械部品に

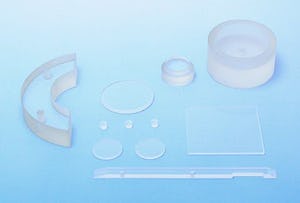

石英ガラスは、成分がほぼ 100%「二酸化ケイ素」で構成されたガラス。一般的なガラスと違い、金属などの不純物が非常に少ない高純度のガラスです。
熱に強く、光をよく通し、薬品に侵されにくいことから、半導体製造用や機械部品用のガラスとして多く採用いただいています。

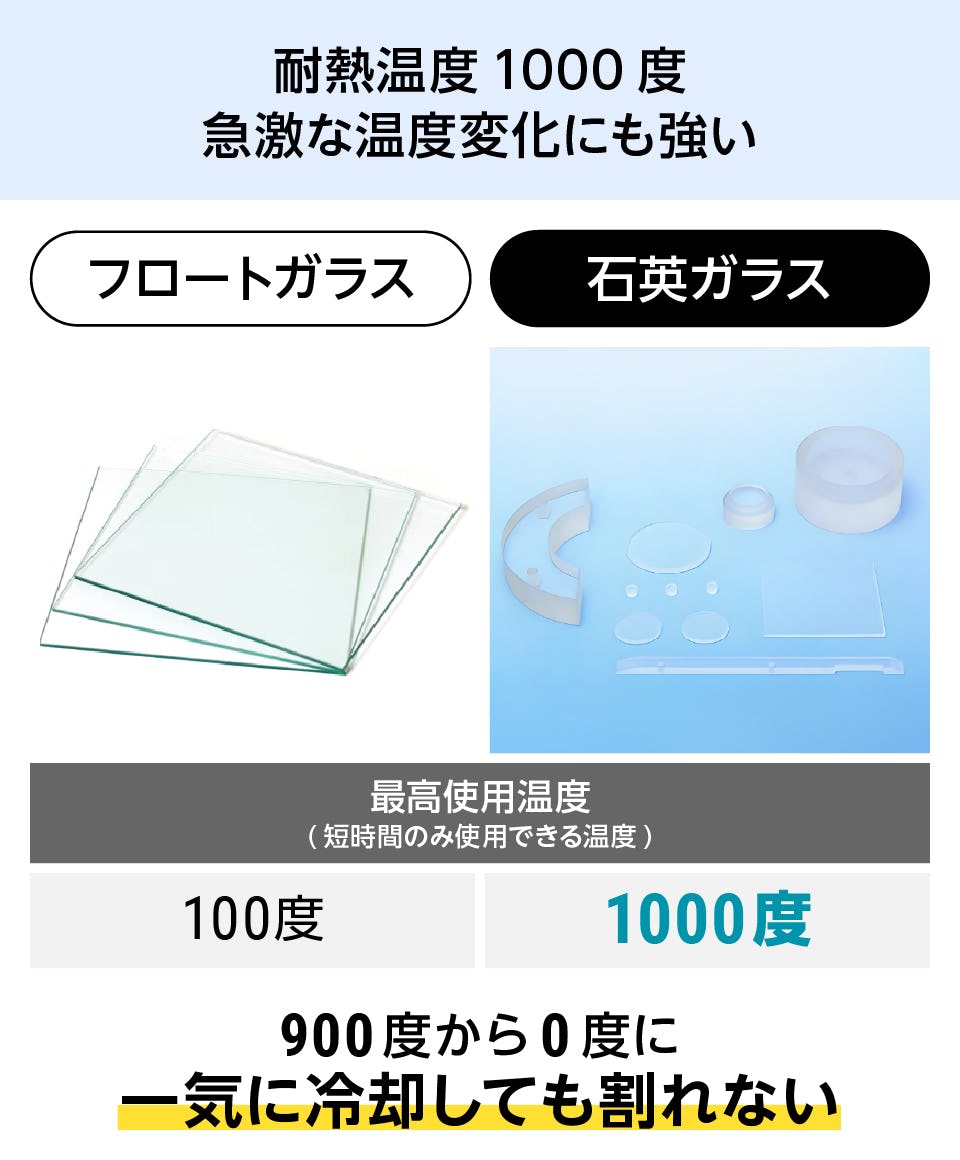

石英ガラスは、1000℃までの高温に耐える優れた耐熱性を持っています。
高温環境に強く、急激な冷却にも強いため、熱処理が必要な半導体製造を始め、常に高温に晒される炉・窯などの覗き窓でも安全に使用いただけます。
石英ガラスの耐熱性
最高使用温度 ( 短時間のみ使用できる温度 ) |
1000℃ |
---|---|
常温使用温度 ( 継続して加熱しても使用できる温度 ) |
900℃ |
耐熱衝撃温度 ( 急激に冷却しても割れない温度差 ) |
900℃ |
一般的なガラスは断面が緑色に見えますが、石英ガラスは厚みのある断面であっても無色透明に見えます。
光透過・紫外線透過に優れるため、紫外線を使用する殺菌灯や、紫外線で回路を焼き付ける半導体、光でデータを伝送する光ファイバーなどに採用いただいています。
耐薬品性に優れ、化学薬品に侵されにくいのも石英ガラスの特徴です。
塩酸・硝酸などの溶液の蒸留器具・薬品の洗浄容器・薬品の保存容器など実験用器具としても利用の多いガラスです。
フッ酸、リン酸、アルカリ溶液に対してはわずかに反応するため、長期間の使用の際はご注意ください。

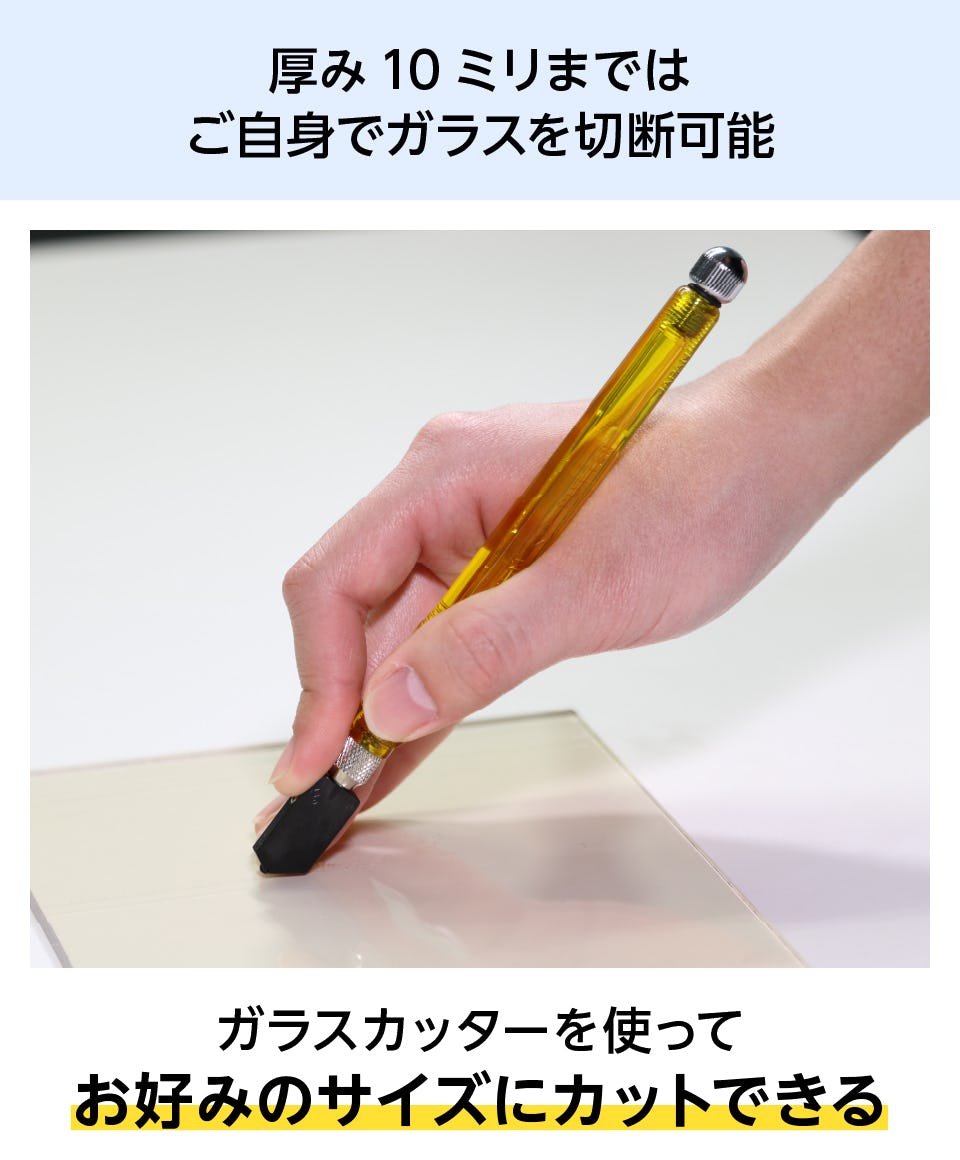

厚み 10ミリ までは、ガラスカッターという道具を使って、ご自分で切断することが可能です。
ただ、石英ガラスは高価なため、ご自身での切断に少しでも不安がある方・失敗したくない方は、オーダーサイズでのご注文をおすすめします。
断面の加工は糸面取り、アラズリ、ミガキの 3 種類。糸面取りはグラインダーなどを使って、手が切れないように軽く面取りしたものになります。
ガラスの側面が見える場合は「アラズリ」や「ミガキ」加工がおすすめです。
1ミリ単位のサイズオーダーでの製作も可能です。カートからご希望のサイズを記入してご注文ください。また、カート以外にもお電話・見積もりフォームからも注文可能です。
用途 | 半導体製造部品 / 殺菌灯などの照明 / 窯ののぞき窓 / 機械部品 |
---|---|
サイズ |
オーダーサイズで製作可能 |
特徴 |
|
取り扱っています。ガラスと一緒にご注文が可能ですので、お気軽にお問い合わせください。
取り扱っております。破損どめやレール、ガラス間仕切りの固定によく使用されています。
コの字チャンネル・L字アングル金物コーナーで紹介していますのでそちらをご覧ください。
ガラスと一緒にご注文が可能ですので、お気軽にお問い合わせください。
お電話での注文がオススメです。その他注文方法は、注文についてをご覧ください。
電話での注文やお見積もり・ご相談は0120-12-4466までお気軽にお電話ください。
ご使用の状況に合わせて、最適なガラスの厚みをご提案させていただきます。
0120-12-4466まで、お気軽にお問い合わせください。
耐熱ガラスは、ガラスカッターという道具を使って、ご自分で切断することが可能ですが、たいへん高価なガラスです。
オーダーメードで購入されることをお勧めいたします。
とくに指定が無い場合は切りっぱなしの状態になっています。詳しくは切断面についてをご覧下さい。
それぞれの耐熱温度で、下記の意味の違いがございます。
最高使用温度 | 短い時間に限り使用できる温度 |
---|---|
常用使用温度 | 長時間連続して使用できる温度 |
どのくらいの温度変化なら大丈夫か示す温度に「耐熱衝撃温度」という指標があります。耐熱衝撃温度の数値は、その数値から0℃に急冷した場合に割れないとされています。ガラスは熱伝導率が低い(熱が伝わりにくい)ため、板厚が熱くなるほど、表面と内部の温度差が生じて割れやすくなります。
「石英ガラス」は耐衝撃温度が900℃なので、900℃から0℃に一気に冷やされても割れません。
通常のガラスは青み(緑)がかった透明ですが、石英ガラスは、写真のように無色透明です。
石英ガラスを使った「石英ガラス管」は、当店姉妹店のガラス管の専門店「ガラス管.COM」で取り扱っております。 サイズオーダーはもちろん、曲げ加工や接着、口封じなどの特殊加工もできます。
耐熱性を重視する場合、溶融石英ガラスがおススメです。
熱膨張率も合成石英ガラスよりも若干高くなります。
また、価格も合成石英ガラスに比べ安価です。
複雑な形状や、穴あけ、コーナー加工など、注文する前に出来るガラスを確認したいと思います。当社では、注文前の確認用の作図サービスも行っておりますので、安心してガラスをご注文いただけます。作図をご希望の方はお気軽にお問い合わせください。
501ミリとかキリの悪いサイズで注文すると価格が極端に高くなるとご心配の方が多くいらっしゃいますが、当社は面積により価格を決定している為、500ミリが501ミリになったとしても極端に高くなることはありませんのでご安心ください。ご希望のサイズでご注文されることをお勧めいたします。
ご指定が無い場合、寸法公差(サイズの誤差)は±1ミリとなります。※厚みやガラスの種類によって変わる場合がございます。
指定のサイズより大きくなると困る場合は+0ミリ指定(+0ミリ〜-2ミリ)、小さくなると困る場合は-0ミリ指定(-0ミリ〜+2ミリ)なども可能です。
ガラスの種類や厚みによっては、±1ミリよりも少ない範囲での公差(サイズの誤差)も可能な場合もございます。ご希望の場合はお申し付けください。
処分できます。
※ 一部対応できない地域がございますのでお問合せください。0120-12-4466
商品画像 | |
---|---|
No | |
ガラス種類 | |
サイズ | |
切断面 | |
程度 | |
在庫数 | |
価格 | |
備考 |
厚み | 最大サイズ |
---|---|
3ミリ + 空気層 + 3ミリ | 900ミリ × 1800ミリ (25kg) |
4ミリ + 空気層 + 4ミリ | 1200ミリ × 1800ミリ (44kg) |
5ミリ + 空気層 + 5ミリ | 1600ミリ × 2400ミリ (96kg) |
6ミリ + 空気層 + 6ミリ | 1200ミリ × 2400ミリ (86kg) |
8ミリ + 空気層 + 8ミリ | 1200ミリ × 1800ミリミリ (87kg) |
(1) ご希望のサイズを入力してください。
ミリ
ミリ
曲げの可能なサイズ 0ミリ
厚み | 最大サイズ |
---|---|
5ミリ (防火設備) | 1200ミリ × 2400ミリ (36kg) |
6ミリ (防火設備) | 1200ミリ × 2400ミリ (43kg) |
種類 厚み | 最大サイズ |
---|---|
ヒシクロス 4ミリ | 1200 × 1800ミリ (21.6kg) |
リストラルM 4ミリ | 1200 × 1800ミリ (21.6kg) |
リストラルF 4ミリ | 1200 × 1800ミリ (21.6kg) |
リストラルD 4ミリ | 1200 × 1800ミリ (21.6kg) |
リストラルK 4ミリ | 1200 × 1800ミリ (21.6kg) |
リストラルN 5ミリ | 1600 × 2400ミリ (40kg) |
リストラルH 4ミリ | 1200 × 1800ミリ (21.6kg) |
エストラド 4ミリ | 1200 × 1800ミリ (21.6kg) |
バスケット 4ミリ | 1200 × 1800ミリ (21.6kg) |
シルヴィ 4ミリ | 1200 × 1800ミリ (21.6kg) |
ペイント 4ミリ | 1200 × 1800ミリ (21.6kg) |
ウォータードロップ 4ミリ | 1200 × 1800ミリ (21.6kg) |
アブストラクト 4ミリ | 1200 × 1800ミリ (21.6kg) |
ディープアンティーク 4ミリ | 1200 × 1800ミリ (21.6kg) |
リストラルA 4ミリ | 1200 × 1800ミリ (21.6kg) |
モニュメンタルS 4ミリ | 1200 × 1800ミリ (21.6kg) |
モニュメンタルM 4ミリ | 1200 × 1800ミリ (21.6kg) |
スポットライト 4ミリ | 1200 × 1800ミリ (21.6kg) |
サハラ 4ミリ | 1200 × 1800ミリ (21.6kg) |
アルトドイッチェK 4ミリ | 1200 × 1800ミリ (21.6kg) |
キャセドラルMIN イエロー 4ミリ | 1200 × 1800ミリ (21.6kg) |
キャセドラルMIN オレンジ 4ミリ | 1200 × 1800ミリ (21.6kg) |
キャセドラルMIN ライトイエロー 4ミリ | 1200 × 1800ミリ (21.6kg) |
キャセドラルMIN ライトブルー 4ミリ | 1200 × 1800ミリ (21.6kg) |
キャセドラルMIN ブルーM 4ミリ | 1200 × 1800ミリ (21.6kg) |
キャセドラルMIN グリーン 4ミリ | 1200 × 1800ミリ (21.6kg) |
キャセドラルMIN グレー 4ミリ | 1200 × 1800ミリ (21.6kg) |
キャセドラルMIN パープル 4ミリ | 1200 × 1800ミリ (21.6kg) |
キャセドラルMIN クリア 4ミリ | 1200 × 1800ミリ (21.6kg) |
シルヴィ ブロンズ 4ミリ | 1200 × 1800ミリ (21.6kg) |
アルトドイッチェK イエロー 4ミリ | 1200 × 1800ミリ (21.6kg) |
種類 | 最大サイズ |
---|---|
溶融石英ガラス | 600ミリ × 600ミリ |
合成石英ガラス | 300ミリ × 300ミリ |
各、波長の光を当てた際に、石英ガラスがどれだけ光を透過したかを表した表になります。
合成石英ガラスは溶融石英ガラスに比べ不純物が少ないのが特徴です。
溶融石英ガラス | 合成石英ガラス | |
---|---|---|
Al | 8 | < 0.01 |
Ca | 0.6 | < 0.01 |
Cu | < 0.01 | < 0.01 |
Fe | 0.2 | < 0.01 |
Na | 0.6 | < 0.01 |
K | 0.1 | < 0.01 |
Li | < 0.07 | < 0.01 |
Mg | 0.04 | < 0.01 |
OH | 200 | 1000 |
合成石英ガラスは溶融石英ガラスの機械的、熱的、電気的性質をそれぞれ下記の表でご確認下さい。
溶融石英ガラス | 合成石英ガラス | |||
---|---|---|---|---|
密度 | g cm-3 | 2.2 | 2.2 | |
機械的性質 | ビッカース硬度 | Mpa | 8,900 | 8,900 |
ヤング率 | Gpa | 74 | 74 | |
剛性率 | Gpa | 31 | 31 | |
ボアソン比 | 0.17 | 0.18 | ||
曲げ強度 | Mpa | 94.3 | 94.3 | |
圧縮強度 | Mpa | 1,130 | 1,130 | |
引っ張り強度 | Mpa | 49 | 49 | |
ねじり強度 | Mpa | 29 | 29 | |
熱的性質 | 歪点 | ℃ | 1,070 | 970 |
除冷点 | ℃ | 1,180 | 1,080 | |
軟化点 | ℃ | 1,720 | 1,720 | |
平均熱線膨張率 | ×10-7℃-1 | 5.9 | 4.7 | |
比熱 20℃ | J kg-1K-1 | 749 | 749 | |
熱拡散率 19℃ | ×10-7m2s-1 | 8.3 | 8.5 | |
熱伝導率 19℃ | W m-1K-1 | 1.38 | 1.38 | |
粘度 (log η,1200℃) | Pa s | 11.72 | 10.6 | |
電気的性質 | 誘電率ε1500MHz | 3.9 | 3.9 | |
誘電体損失(tan δ) 500MHz | < 1 | < 1 | ||
体積抵抗 (25℃) | Ω | 3 × 10-15 | 5 × 10-15 | |
体積抵抗率 (25℃) | Ω・cm | 5 × 10-16 | 1 × 10-17 |
