テンパックスは、ドイツの特殊ガラスメーカー(ショット社)の耐熱ガラス(ホウケイ酸ガラス)です。
一般的なガラスよりもホウ酸を多く含むことで熱膨張率が低く、優れた耐熱性・耐薬品性・透過性を備えます。最高使用温度500℃、常用使用温度450℃までに対応したガラスです。
高熱にさらされても割れないため、液体や圧力がかかる覗き窓・光学部品・飲食店の焼き場・照明シェードなど、熱や火を扱う場所でも安全にご利用いただけます。
優れた耐熱性だけでなく、高い透過率を有することもテンパックス(ホウケイ酸ガラス)の特徴です。
一般的なガラスはやや緑がかっていますが、テンパックスは色がほぼ無色透明であるため、ガラス越しでも物体の色をクリアに見せることができます。
テンパックスの機械的特性・熱特性
| 特性 | 単位 | テンパックス |
|---|---|---|
| ガラスの種類 | ー | ホウケイ酸 |
| 耐熱温度 | ℃ | 500 |
| 密度 | g/cm3 | 2.2 |
| 熱膨張係数α (20-300℃) |
×10-7/℃ | 32.5 |
| 軟化点 | ℃ | 820 |
| 徐冷点 | ℃ | 560 |
| 歪点 | ℃ | 518 |
| ヤング率 | 103kg/mm2 | 6.4 |
| 屈折率 | ー | 1.4714 |
| ボアソン比 | ー | 0.2 |
| ヌープ硬度 | kg/mm2 | 480 |
| 透過率 | % |  |
※画像をクリックすると拡大してご覧いただけます。

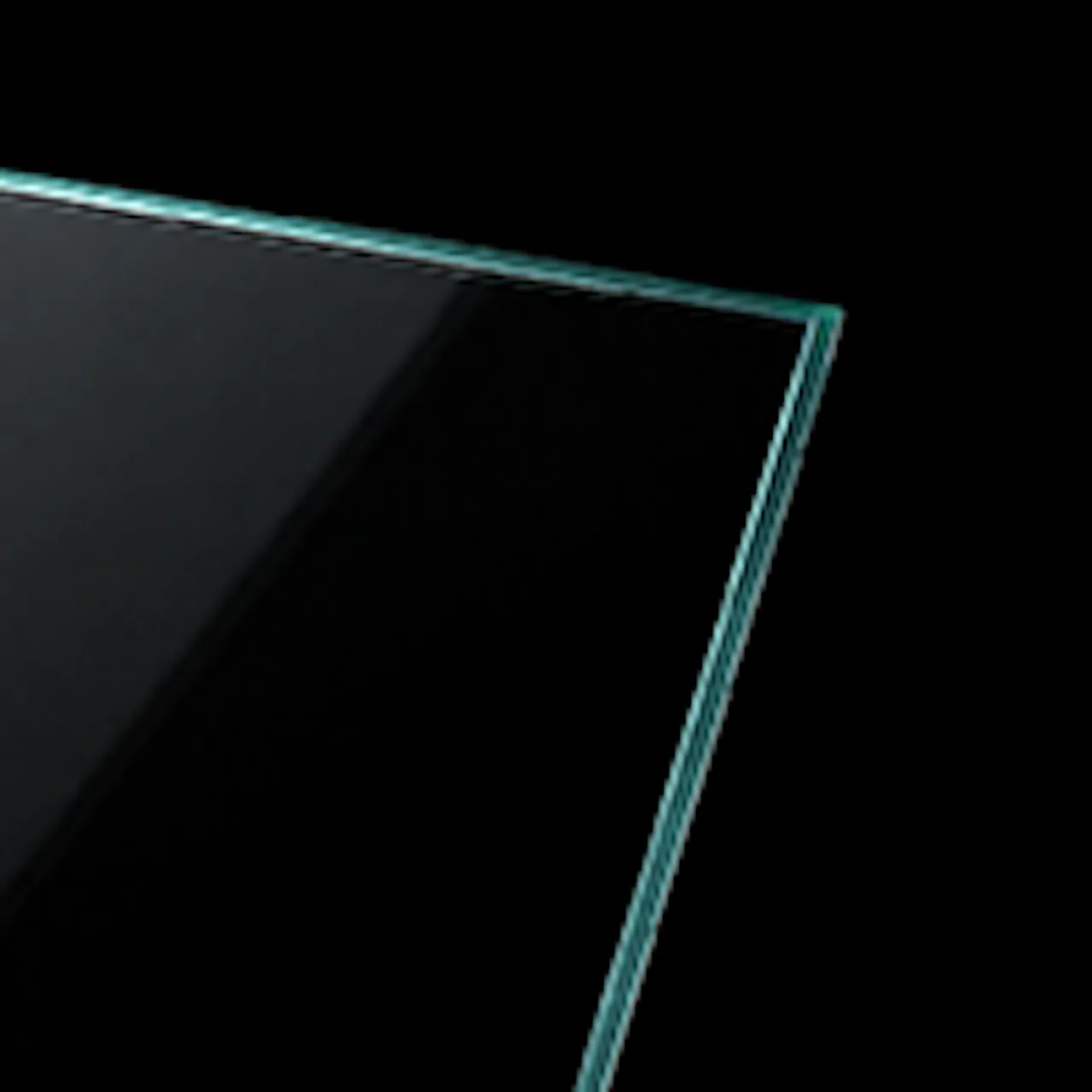

テンパックスは、「強化加工」が可能です。

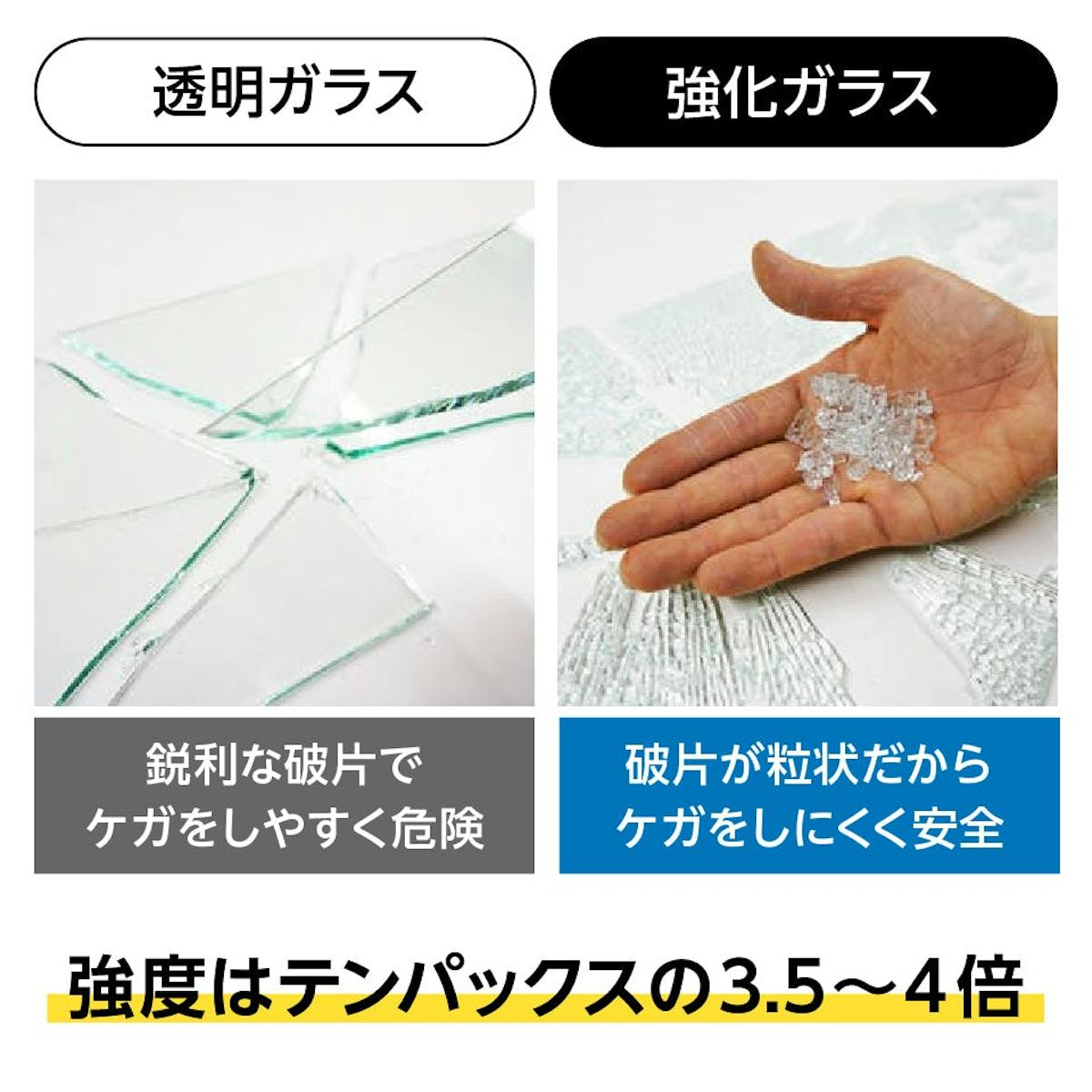

強化加工されたテンパックス(テンパックス強化)は、通常のテンパックスの3.5～4倍の強度を持っており、より割れにくいガラスになります。
また、通常のテンパックスは割れると、破片が刃物のように鋭く危険ですが、強化加工したテンパックス(テンパックス強化)は万が一割れた場合でも、破片が粒状になるため、怪我をする危険性が少なく安全です。
耐熱衝撃温度・耐圧強度もアップ
また、テンパックスを強化加工することにより、耐熱衝撃温度が175℃から250℃になり、耐圧強度も2倍になります。
熱や圧力がかかる機械の覗き窓・真空チャンバーなどに使用いただけます。
耐熱衝撃温度とは？
ガラスに熱や水などがあたると、ガラスの表面に急激な温度変化が起こります。このときに耐えられる温度差(温度変化)を耐熱衝撃温度といいます。
| 耐熱ガラス |
強化ガラス
 |
テンパックス
 |
テンパックス強化
 |
ネオセラム
 |
ファイアライト
 |
石英ガラス
 |
| 常用使用温度 | 200℃ | 450℃ | 260℃ | 600℃ | 600℃ | 900℃ |
| 最高使用温度 | 200℃ | 500℃ | 290℃ | 700℃ | 700℃ | 1000℃ |
| 耐熱衝撃温度 | 180℃ | 175℃ | 250℃ | 700℃ | 800℃ | 900℃ |
| 主な使用場所 |
|
|
|
|
|
|
※常用使用温度：連続して使用することができる温度
※最高使用温度：短時間のみ使用できる温度
テンパックス(ホウケイ酸ガラス)は、無料サンプルをお出しすることが可能です。
実際の映りや透過率の高さを、実物を見てご確認いただけます。ガラスサンプルは無料のため、お気軽にご連絡ください。
当社では、26種類の規格耐熱ガラス(テンパックス)をご購入いただけます。
13種類のガラス角板(角型・正方形)と、13種類のガラス丸板(丸型・円形)をご用意しています。
オーダーサイズよりも価格が安く・短納期のため、実験器具用・研究用・理化学用のガラス板として多くご注文いただいています。
耐熱ガラス(テンパックス)のほか、青板ガラス(ソーダガラス)や強化ガラスの規格品も販売していますので、お気軽にご相談ください。
【角板】規格耐熱ガラスのサイズ・厚み一覧
| サイズ(ミリ) | 厚み(ミリ) | |
|---|---|---|
| 1 | 10×10 | 1.1 / 2 / 3.3 / 5 |
| 2 | 20×20 | 1.1 / 2 / 3.3 / 5 |
| 3 | 30×30 | 1.1 / 2 / 3.3 / 5 |
| 4 | 40×40 | 1.1 / 2 / 3.3 / 5 |
| 5 | 50×50 | 1.1 / 2 / 3.3 / 5 |
| 6 | 60×60 | 1.1 / 2 / 3.3 / 5 |
| 7 | 70×70 | 1.1 / 2 / 3.3 / 5 |
| 8 | 80×80 | 1.1 / 2 / 3.3 / 5 |
| 9 | 90×90 | 1.1 / 2 / 3.3 / 5 |
| 10 | 100×100 | 1.1 / 2 / 3.3 / 5 |
| 11 | 150×150 | 1.1 / 2 / 3.3 / 5 |
| 12 | 200×200 | 1.1 / 2 / 3.3 / 5 |
| 13 | 300×300 | 1.1 / 2 / 3.3 / 5 |
【丸板】規格耐熱ガラスのサイズ・厚み一覧
| サイズ(ミリ) | 厚み(ミリ) | |
|---|---|---|
| 1 | Φ10 | 1.1 / 2 / 3.3 / 5 |
| 2 | Φ20 | 1.1 / 2 / 3.3 / 5 |
| 3 | Φ30 | 1.1 / 2 / 3.3 / 5 |
| 4 | Φ40 | 1.1 / 2 / 3.3 / 5 |
| 5 | Φ50 | 1.1 / 2 / 3.3 / 5 |
| 6 | Φ60 | 1.1 / 2 / 3.3 / 5 |
| 7 | Φ70 | 1.1 / 2 / 3.3 / 5 |
| 8 | Φ80 | 1.1 / 2 / 3.3 / 5 |
| 9 | Φ90 | 1.1 / 2 / 3.3 / 5 |
| 10 | Φ100 | 1.1 / 2 / 3.3 / 5 |
| 11 | Φ150 | 1.1 / 2 / 3.3 / 5 |
| 12 | Φ200 | 1.1 / 2 / 3.3 / 5 |
| 13 | Φ300 | 1.1 / 2 / 3.3 / 5 |
厚みは全部で15種類ございます。お好みの厚みをお選びください。
ご希望のサイズに合わせて1ミリ単位で製作します。また、ご希望のサイズ・形状に合わせてカットすることも可能です。
ご希望のガラスごとに製作可能サイズ・形状が異なるので、最大サイズの表をご確認ください。
厚みと最大サイズ
| 厚み | 厚みの許容値(交差) | 最大サイズ |
|---|---|---|
| 0.7ミリ | ±0.1ミリ | 850ミリ × 1150ミリ (2kg) |
| 1.1ミリ | ±0.1ミリ | 850ミリ × 1150ミリ (3kg) |
| 1.75ミリ | ±0.2ミリ | 850ミリ × 1150ミリ (4kg) |
| 2ミリ | ±0.2ミリ | 850ミリ × 1150ミリ (5kg) |
| 2.75ミリ | ±0.2ミリ | 850ミリ × 1150ミリ (7kg) |
| 3.3ミリ | ±0.2ミリ | 850ミリ × 1150ミリ (8kg) |
| 3.8ミリ | ±0.2ミリ | 850ミリ × 1150ミリ (9kg) |
| 5ミリ | ±0.2ミリ | 1200ミリ × 2300ミリ (35kg) |
| 6.5ミリ | ±0.2ミリ | 850ミリ × 1150ミリ (16kg) |
| 8ミリ | ±0.3ミリ | 1200ミリ × 2300ミリ (55kg) |
| 10.2ミリ | ±0.3ミリ | 850ミリ × 1150ミリ (25kg) |
| 12.2ミリ | ±0.3ミリ | 850ミリ × 1150ミリ (30kg) |
| 13ミリ | ±0.3ミリ | 850ミリ × 1150ミリ (32kg) |
| 15ミリ | ±0.3ミリ | 850ミリ × 1150ミリ (37kg) |
| 20ミリ | ±0.3ミリ | 850ミリ × 1150ミリ (49kg) |
※参考までにカッコ()に重量を記載しています
※重量が一人で持てる重量(20kg〜30kg)を超える場合は荷降ろしの補助又は、フォークリフト等の用意をお願いする場合がございます。
※当社の板ガラスの厚みは、JIS規定の範囲内で生産管理されております。
厚みと最大サイズ
| 厚み | 厚みの許容値(交差) | 最大サイズ |
|---|---|---|
| 0.7ミリ | ±0.1ミリ | 850ミリ × 1150ミリ (2kg) |
| 1.1ミリ | ±0.1ミリ | 850ミリ × 1150ミリ (3kg) |
| 1.75ミリ | ±0.2ミリ | 850ミリ × 1150ミリ (4kg) |
| 2ミリ | ±0.2ミリ | 850ミリ × 1150ミリ (5kg) |
| 2.75ミリ | ±0.2ミリ | 850ミリ × 1150ミリ (7kg) |
| 3.3ミリ | ±0.2ミリ | 850ミリ × 1150ミリ (8kg) |
| 3.8ミリ | ±0.2ミリ | 850ミリ × 1150ミリ (9kg) |
| 5ミリ | ±0.2ミリ | 1200ミリ × 2300ミリ (35kg) |
| 6.5ミリ | ±0.2ミリ | 850ミリ × 1150ミリ (16kg) |
| 8ミリ | ±0.3ミリ | 1200ミリ × 2300ミリ (55kg) |
| 10.2ミリ | ±0.3ミリ | 850ミリ × 1150ミリ (25kg) |
| 12.2ミリ | ±0.3ミリ | 850ミリ × 1150ミリ (30kg) |
| 13ミリ | ±0.3ミリ | 850ミリ × 1150ミリ (32kg) |
| 15ミリ | ±0.3ミリ | 850ミリ × 1150ミリ (37kg) |
| 20ミリ | ±0.3ミリ | 850ミリ × 1150ミリ (49kg) |
※参考までにカッコ()に重量を記載しています
※重量が一人で持てる重量(20kg〜30kg)を超える場合は荷降ろしの補助又は、フォークリフト等の用意をお願いする場合がございます。
※当社の板ガラスの厚みは、JIS規定の範囲内で生産管理されております。
穴あけなどの加工に対応

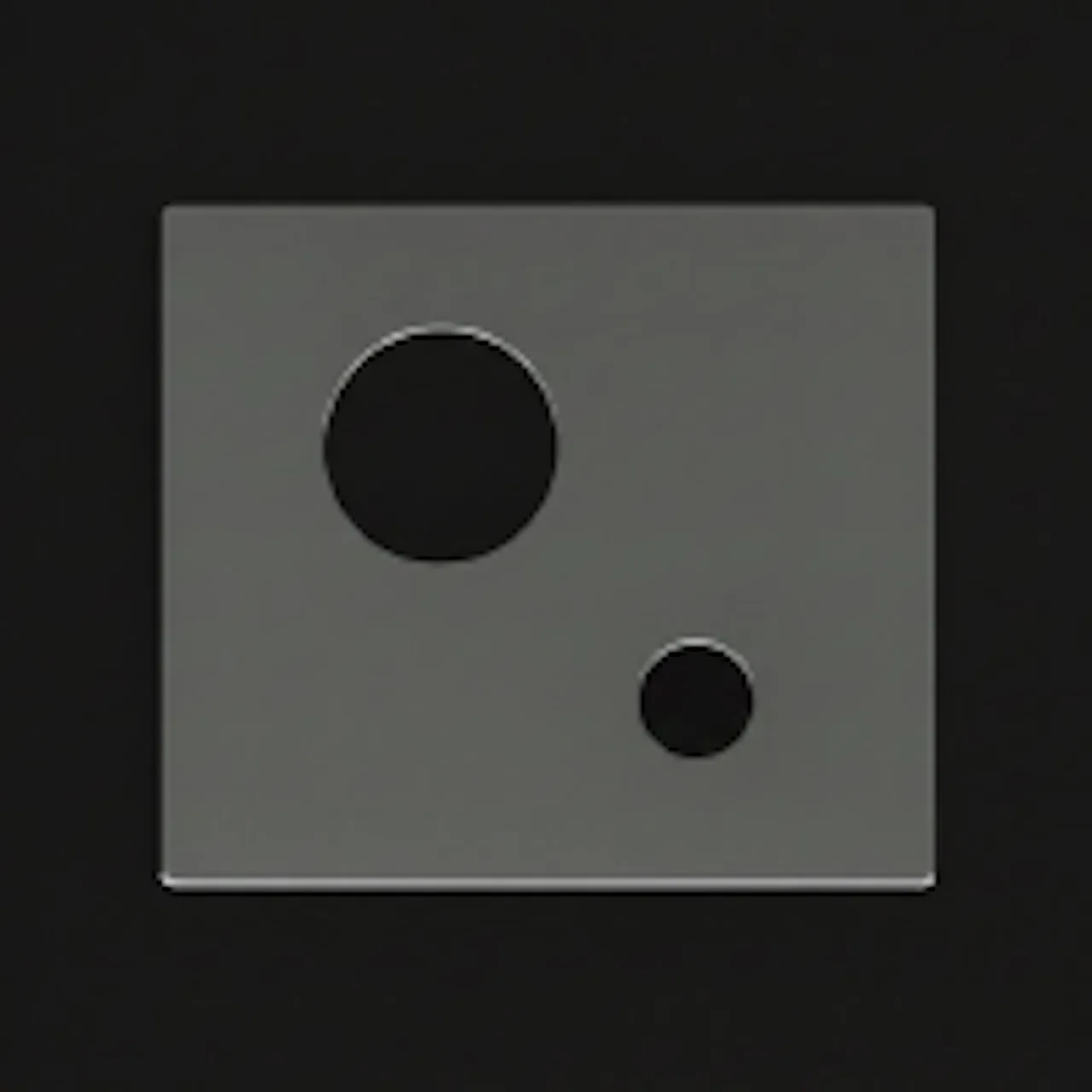

テンパックス(ホウケイ酸ガラス)は穴あけ加工が可能です。ガラスに管を通したり、ねじをはめ込んだりしたい方に採用いただいています。

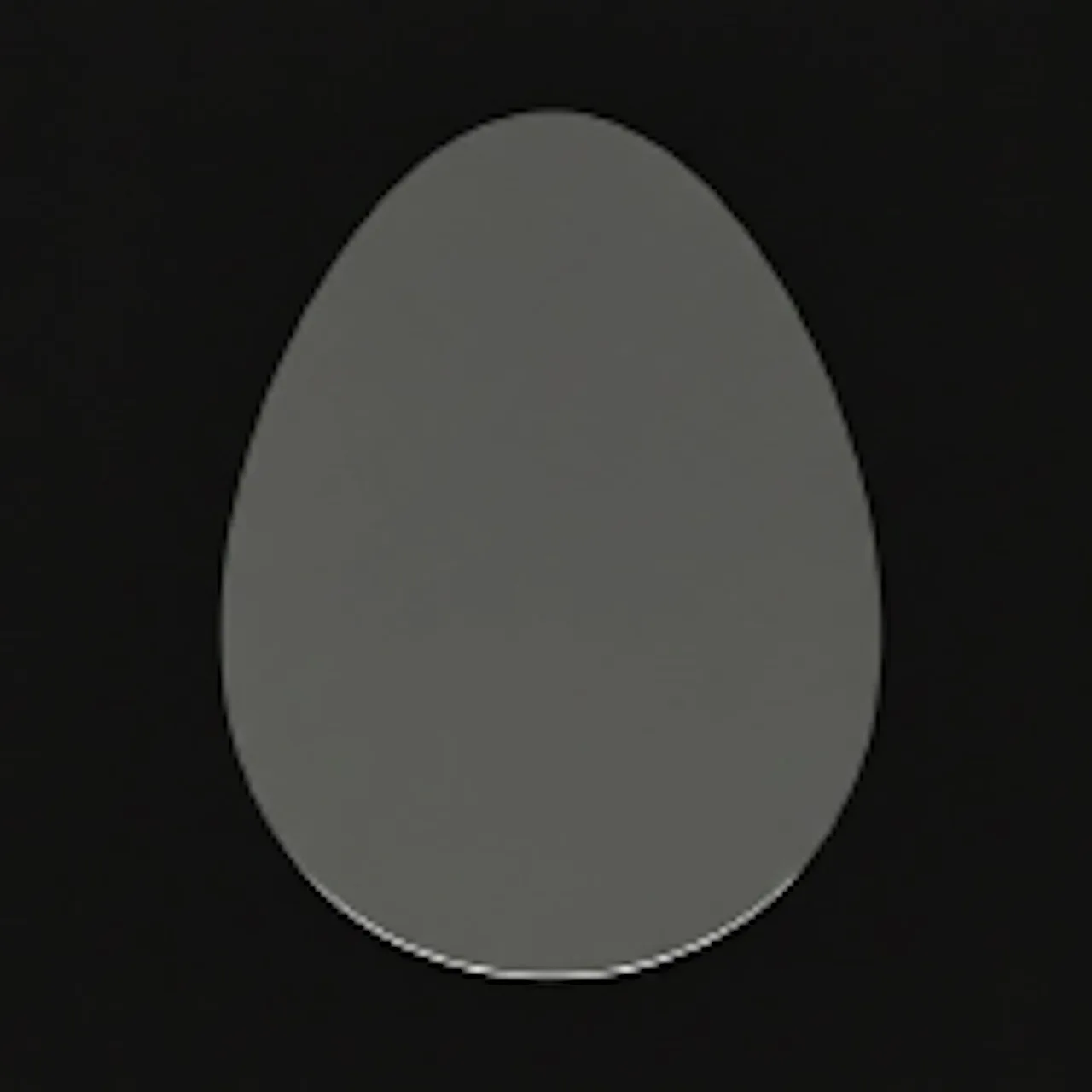

穴あけ加工だけでなく、形状カットや複雑な加工でも、図面をもとにお客様と認識を合わせながら製作いたします。お気軽にご相談ください。
ご自身でお好きなサイズにカットも可能

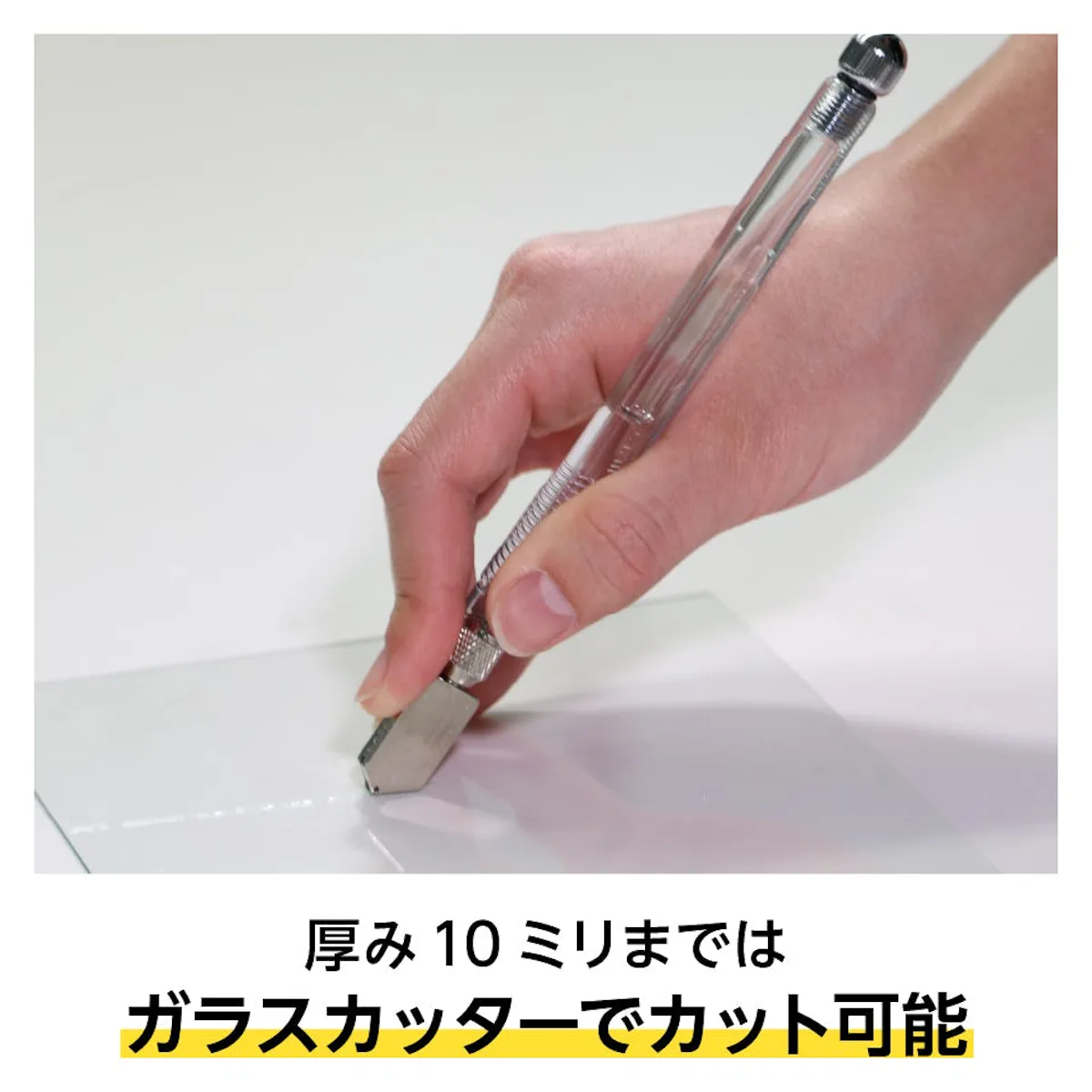

テンパックス(ホウケイ酸ガラス)は、厚み10ミリまではガラスカッターでカットが可能です。
ガラスカッターを使ったガラスの切断方法については、「ガラスカッターの使い方」をご覧ください。カッターの使い方を、動画や画像で分かりやすくご紹介しています。
まとめ
| 用途 | 飲食店の焼き場 ／ 照明のガラス ／ バイオののぞきガラス ／ 3Dプリンターのベッドガラス ／ エコスマート暖炉のガラス ／ 表示灯のカバー ／ 赤外線センサーのカバー |
|---|---|
| サイズ | ・規格品26種類 ・オーダーサイズで製作可能 ※最大サイズは厚みによって異なります。 |
| 特徴 | ・耐熱温度500℃の耐熱ガラス(ホウケイ酸ガラス) ・青みがなく透過性が高いガラス ・耐熱衝撃温度・耐圧強度が上がる強化加工も可能 ・色味や質感を確認できる無料サンプル請求が可能 |
| 形状加工 | 複雑な形でも可能 |
まとめ
| 用途 | 飲食店の焼き場 ／ 照明のガラス ／ バイオののぞきガラス ／ 3Dプリンターのベッドガラス ／ エコスマート暖炉のガラス ／ 表示灯のカバー ／ 赤外線センサーのカバー |
|---|---|
| サイズ | ・規格品26種類 ・オーダーサイズで製作可能 ※最大サイズは厚みによって異なります。 |
| 特徴 | ・耐熱温度500℃の耐熱ガラス(ホウケイ酸ガラス) ・青みがなく透過性が高いガラス ・耐熱衝撃温度・耐圧強度が上がる強化加工も可能 ・色味や質感を確認できる無料サンプル請求が可能 |
| 形状加工 | 複雑な形でも可能 |
高温下でも使える耐熱性のあるガラスを、部品用に加工してほしい。
お客様：兵庫県 産業用機器製造業者 T様 ブロンズ会員
施工場所：機械の絶縁
掲載日：2023年9月15日
今回ご注文いただいたのは、産業用の機械製造を行うお客様です。
「機械の絶縁にガラスを使いたい」と、当社にお問い合わせをいただきました。機械は、500°C以内の高温の環境下で使用されることから、耐熱ガラスのテンパックスをご希望でした。
当社のテンパックスは、厚みが0.7ミリから20ミリまでの15種類と大変豊富で、カットや穴あけなどの加工が対応可能なため、機械部品として多く採用いただいています。

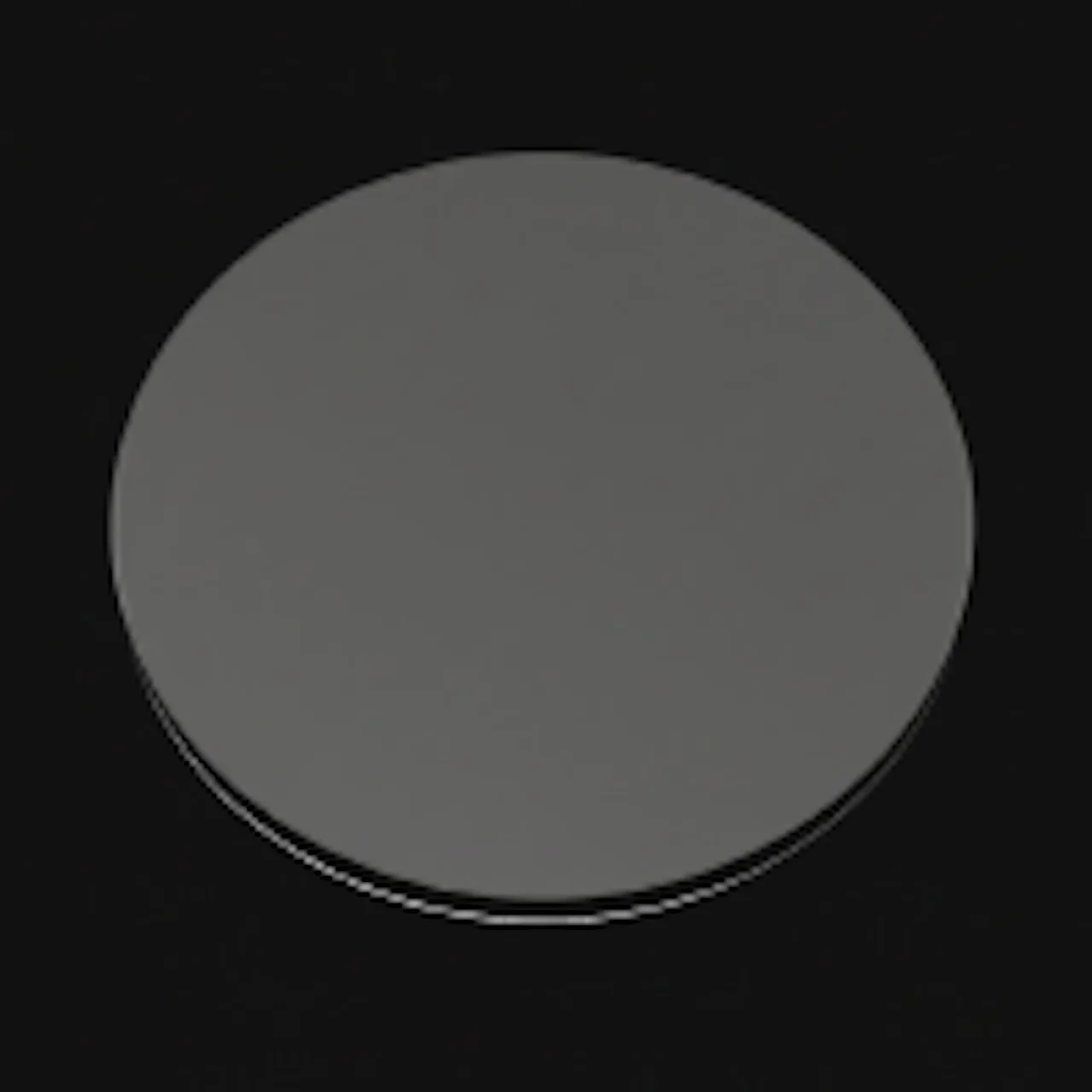

今回のお客様も、「厚み2ミリのテンパックスを円形にカットして、1か所穴あけしてほしい」とご要望がありました。カットのサイズや穴の直径など1ミリ単位でご依頼いただいたため、ご指定通りにカット・加工をしてお届けしました。
当社では、平滑性や耐熱性に優れた10種類以上の機械・設備用のガラスも取り扱っており、製造業のお客様からご相談やご要望をいただいています。厚み1ミリ以下の薄いガラスから、20ミリの厚いガラスまで、カット・加工を1ミリ単位で対応しますので、機械部品用ガラスの製作はぜひお電話・お見積フォームからご相談ください。
ご注文内容
耐熱ガラス500℃ 2ミリ(テンパックス)円形
| サイズ(ミリ) | 枚数 | 切断面 | 加工 |
|---|---|---|---|
| φ152.9 | 20枚 | 全周 糸面【C】 | 穴あけ:φ 129.1ミリ1 カ所穴内糸面 あり中心穴 |

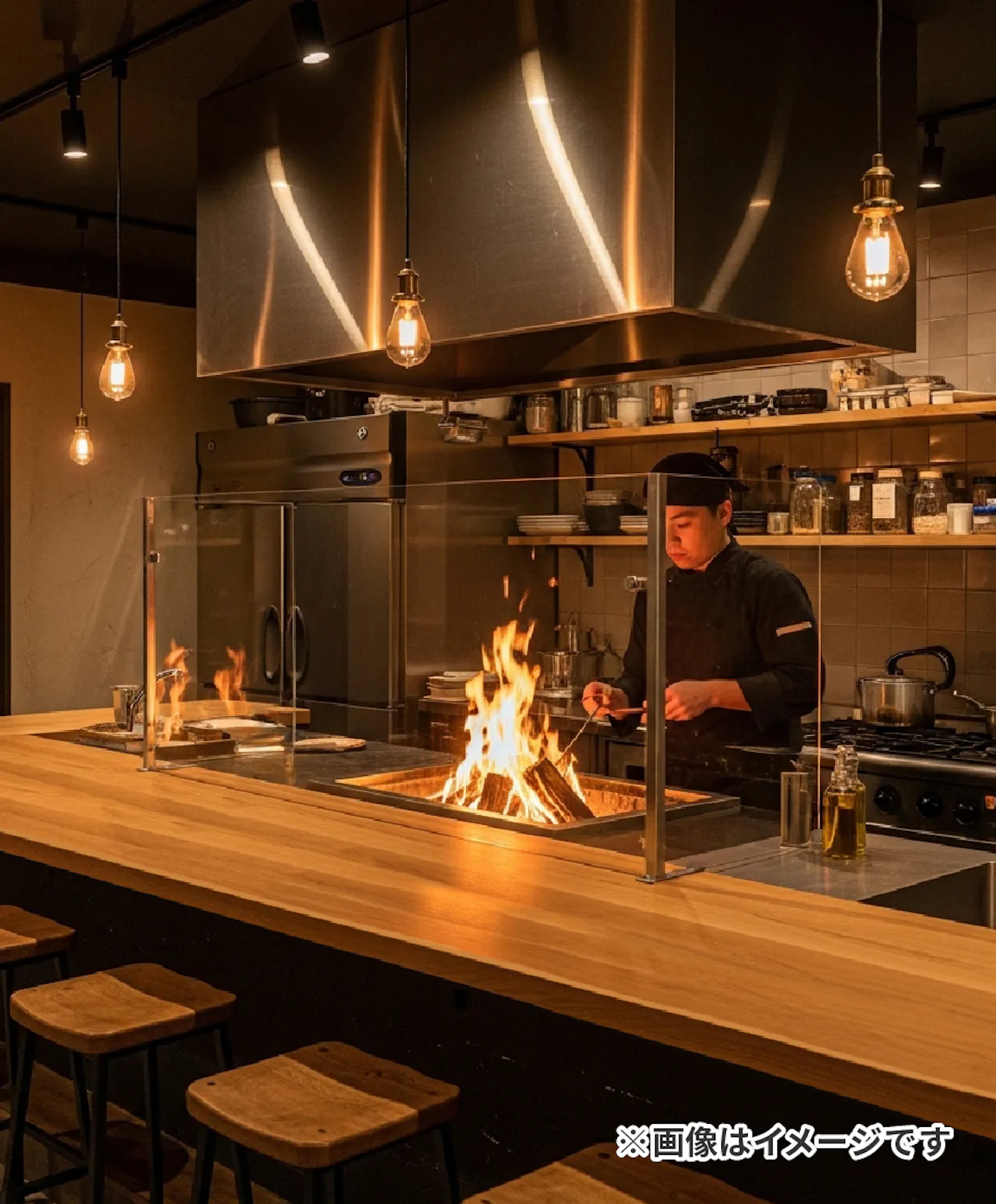

炭火焼き店の焼き場前に、ガラスを設置したい。
お客様：大分県 T建築事務所様 ブロンズ会員
施工場所：炭火焼き店の焼き場前
掲載日：2024年8月26日
今回ご注文いただいたのは、店舗設計をされている建築会社のお客様です。
炭火焼きのお店をオープンするため、「カウンター前にガラスを設置して調理の様子が見られるようにしたい」とのことで、飲食店の焼き場によく使用されている「テンパックス」をご提案し注文いただきました。
また、ガラスにアルミフレームを付けて設置するためガラスの断面が隠れるとのことでしたので、切断面の加工は手が切れない程度の安価な加工をご提案しました。
ご注文時、お客様から「納期をできるだけ早めてほしい」とご希望があったため、工場に確認して最短納期でお届けし、無事オープンに間に合いました。ガラスの販売から施工まで行う当社では、「この日までに届けてほしい・施工してほしい」などの納期のご要望にも対応いたします。
テンパックスは耐熱温度が175℃から250℃と非常に熱に強く割れないので、火を扱う場所でも安全にご利用いただけます。今回は、カウンターから天井までしっかりガラスでガードすることで、調理の様子を楽しみながら食事ができ、店舗内への煙の充満も防いでくれるお店が完成しました。
当社では、ガラスのプロのオペレーターが使用場所や耐熱温度に合わせたガラスや加工をご提案します。ご希望のサイズ・形状で1ミリ単位で製作、最短1分で見積可能です。ガラスの種類や厚みが決まっていなくても問題ありませんので、見積フォーム・お電話からご相談ください。
ご注文内容
耐熱ガラス 500℃ 5ミリ(テンパックス)
| サイズ(ミリ) | 枚数 | 切断面 |
|---|---|---|
| 横1460×縦835 | 1枚 | 全周 糸面【C】 |
| 横860×縦835 | 1枚 |
